Fine Fog, Hollow Cone Spray Nozzles (Suction Type)
BIMK.S
หัวฉีดPneumatic hollow coneที่สามารถปรับอัตราการไหลได้หลายระดับ สร้างละอองน้ำที่มีเส้นผ่านศูนย์กลางเฉลี่ย 30 μm หรือน้อยกว่า.
นอกจากนี้ ยังสามารถติดตั้งกับอะแดปเตอร์ต่างๆ ได้ ขึ้นอยู่กับจุดประสงค์ในการใช้งาน (ภาพหัวฉีดและT-type adaptor)
Specs
| Liquid Inlet Thread Size | Rc1/4, Rc1/8 |
|---|---|
| Air Inlet Thread Size | Rc1/4, Rc1/8 |
| Pilot Air Inlet Thread Size | Rc1/8 |
| Mounting Thread Size | M8 depth 6, M8 depth 6.5 |
| Main Material | S303 |
| Air Supply | Compressed air |
| Liquid Feeding System | Liquid siphon |
| Air-liquid Mixing System | Internal Mixing Type |
| Fog Classification | Fine Fog |
| Mean Droplet Diameter | 20–30 μm |
| Spray Capacity (Flow-rate) | 1.4–5.5 L/hr |
| Spray Angle | 60° *1 |
| Spray Width | 120mm *2 |
*1) Spray angle measured at compressed air pressure of 0.3 MPa and liquid siphon height of 100 mm.
*2) Measure at spray distance of 100 mm from nozzle and liquid siphon height of 100 mm.
*) See the catalog for more details.
Resources for Download

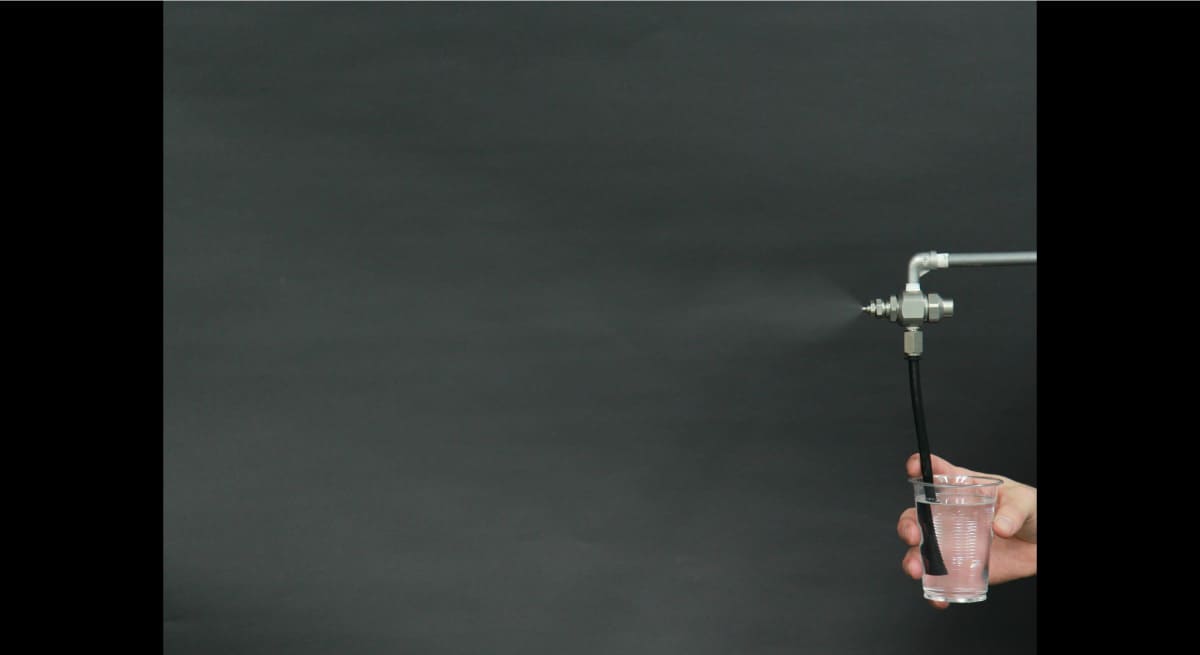

• Hollow cone spray pneumatic nozzle producing fine atomization with a mean droplet diameter of 30 μm or less (*3).
• Liquid siphon feed type (liquid pressure device is not required).
• Spray angle of 60ﾟ.
*3) Measured by Laser Doppler Method.
Applications
- Spraying: Mold release agent, lubricant, deodorant (trash pit, refuse collector, inlet conduit), oil, surface treatment agent, rust preventive, honey, insecticide, aqueous urea, etc.
- Cooling: Dies, gas, glass, steel plates, steel pieces, moldings, automobile bodies, plastic products, etc.
- Moisture control: Paper, gas, ceramics, concrete, etc.
Industries where this nozzle is used
- Steelmaking
- Pollution control
- Electronics
- Paper & pulp
- Printing
- Food
- Automotives
Structure

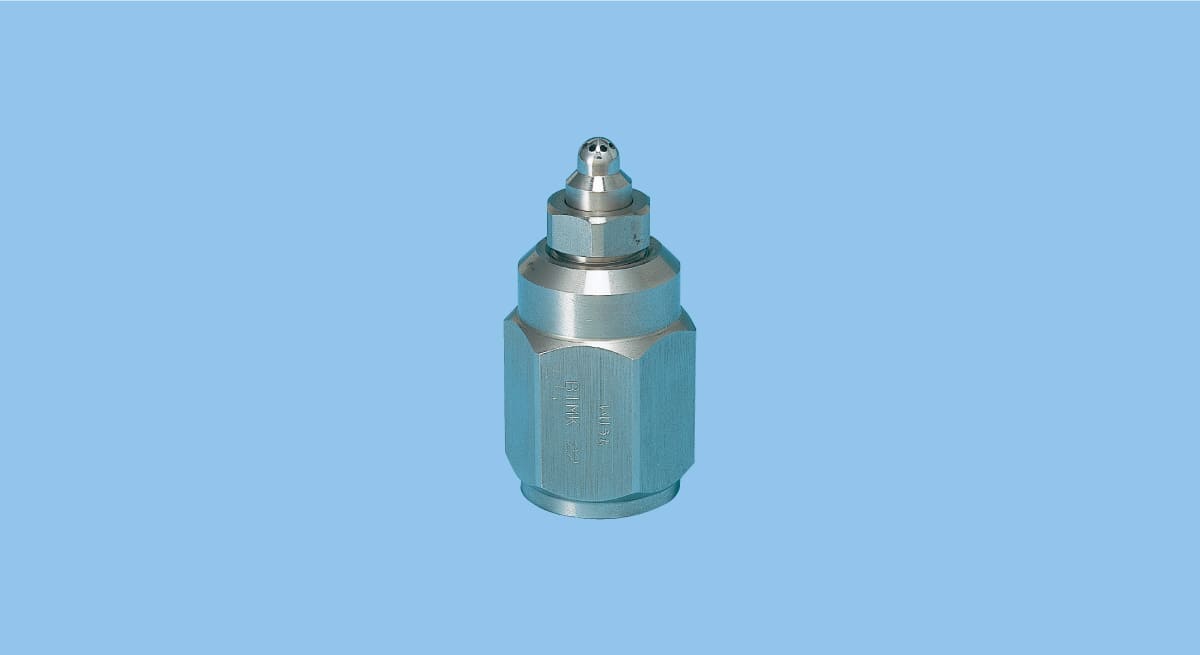

- Four-part structure: Nozzle tip, core, cap, and adaptor. See the catalog for details of adaptors.
