Spray Gun Unit with BIM Nozzles BIMV
หัวฉีดflatที่สามารถปรับแรงลมและสร้างละอองน้ำได้หลายระดับ ละอองน…
- Compact
- Spray Control
- Applying
- การควบคุมความชื้น
- การดักฝ่น
- การสเปรย์
- ระบบทำความเย็นอุตสาหกรรม
Fine Fog, Hollow Cone Spray Nozzles
CBIMK

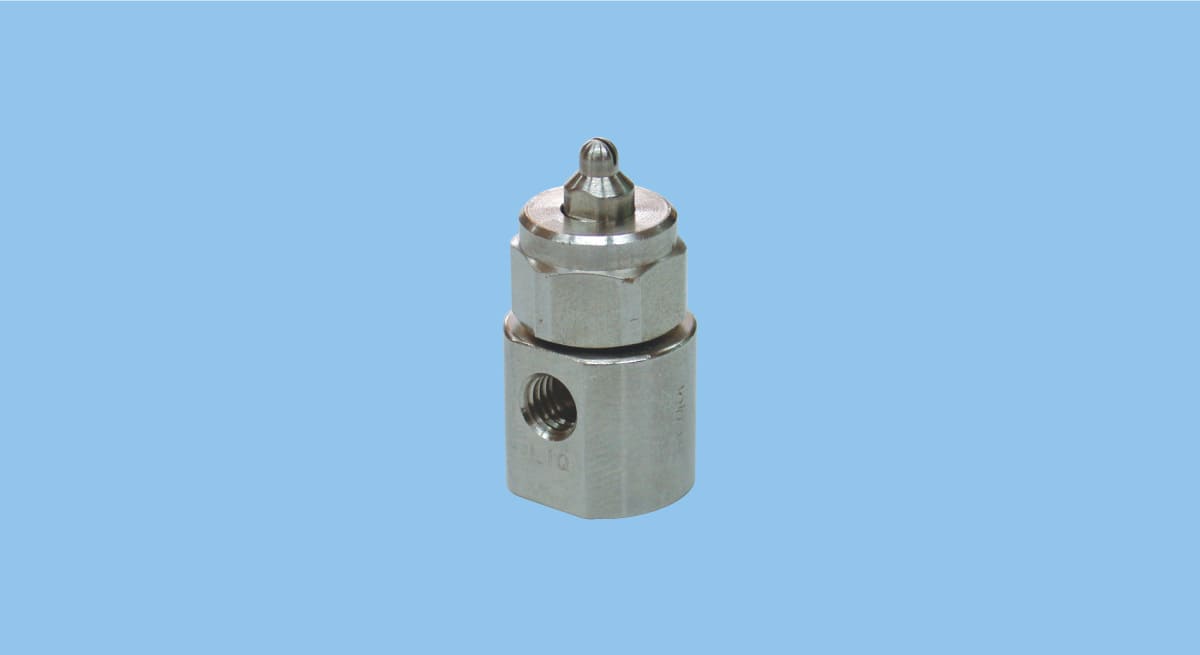

หัวฉีดละอองละเอียดรุ่น BIM ที่มีขนาดกะทัดรัดและมีอัตราในการไหลต่ำ สามารถติดตั้งกับอะแดปเตอร์ได้ ตามจุดประสงค์ที่ต้องการใช้งาน (ภาพหัวฉีดที่ต่อเข้ากับ T-type adaptor)
Specs
| Main Material | S303 |
|---|---|
| Air Supply | Compressed air |
| Liquid Feeding System | Liquid pressure |
| Air-liquid Mixing System | Internal mixing inner air type |
| Fog Classification | Fine Fog |
| Mean Droplet Diameter | 20–100 μm |
| Spray Capacity (Flow-rate) | 2.0–38.5 L/hr |
| Spray Angle | 60° *1 |
| Spray Width | 130–180 mm *2 |
*1) Spray angle measured at compressed air pressure of 0.3 MPa and liquid pressure of 0.1 MPa.
*2) Measured at spray distance of 100 mm from nozzle.
*) See the catalog for more details.
Resources for Download
• Compact version of BIM series producing fine atomization. Space-saving design.
• Able to provide the lowest spray flow rate among all of our pneumatic spray nozzles.
• Clog-resistant design with a low parts count.

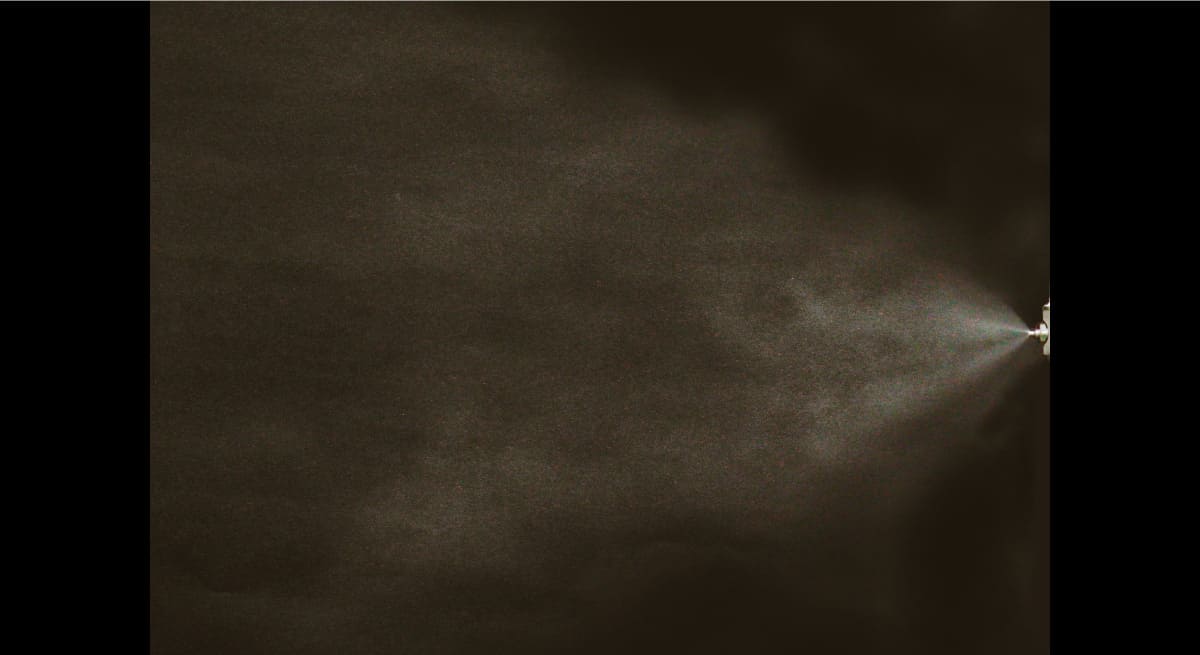

• CBIMK series are hollow cone spray pneumatic nozzles producing fine atomization with a mean droplet diameter of 100 μm or less (*3).
• Features large turn-down ratio under liquid pressures of 0.1–0.3 MPa.
• Spray angle of 60ﾟ.
Applications
- Spraying: Mold release agent, lubricant, deodorant (trash pit, refuse collector, inlet conduit), oil, surface treatment agent, rust preventive, honey, insecticide, aqueous urea, etc.
- Cooling: Dies, gas, glass, steel plates, steel pieces, moldings, automobile bodies, plastic products, etc.
- Moisture control: Paper, gas, ceramics, concrete, etc.
Industries where this nozzle is used
- Steelmaking
- Electronics
- Paper & pulp
- Printing
- Food
- Automotives
Structure
- Four-part structure: Nozzle tip, core, cap, and adaptor. See the catalog for details of adaptors.
