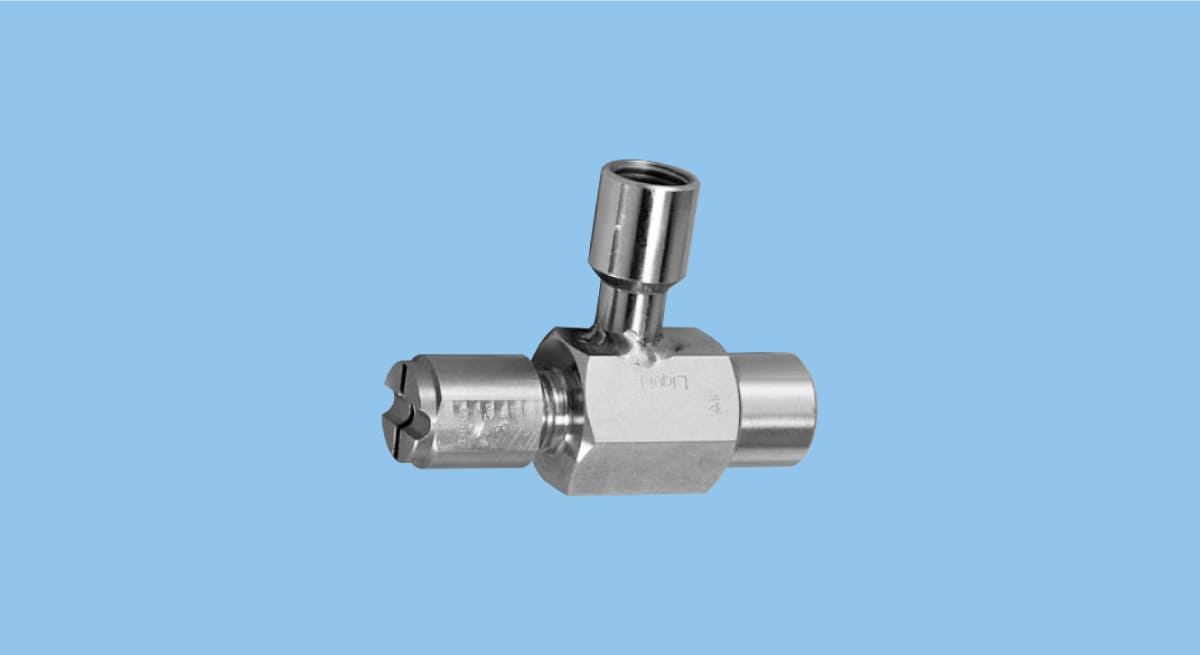

Ultra-thick Even Flat Spray Nozzles
DDA
หัวฉีดลมที่มีความจุเยอะและมีรูปแบบการพ่นที่หนาเป็นพิเศษ สามารถพ่นละอองได้อย่างสม่ำเสมอทั่วบริเวณ โดยไม่จำเป็นต้องเปลี่ยนมุมในการพ่น เส้นผ่านศูนย์กลางของหัวฉีดที่กว้างสามารถช่วยลดการอุดตัน
Specs
| Main Material | S303, S304 |
|---|---|
| Air Supply | Compressed air |
| Liquid Feeding System | Liquid pressure |
| Air-liquid Mixing System | Internal mixing pre-mix type |
| Fog Classification | Fine Drizzle |
| Mean Droplet Diameter | 15–200 μm |
| Spray Capacity (Flow-rate) | 0.14–57.3 L/min |
| Spray Angle | 75°, 80°, 100°, 110°, or 125° *1 |
*1) Criteria for spray angle measurement differs depending on nozzle codes.
*) See the catalog for more details.
Resources for Download
• Thick flat spray pneumatic nozzle producing a large volume of semi-fine atomization with a mean droplet diameter of 50 μm or more (*3).
• Liquid pressure type under the liquid pressures of 0.07–0.7 MPa.
• Large turn-down ratio with minimal variation in spray angle.
• Uniform distribution suitable for multiple-nozzle arrangements.
• Thicker flat spray pattern covers wider area.
• Large free passage diameter minimizes clogging.
• Spray angle of 75°, 80°, 100°, 110°, or 125°.
*3) Measured by Fraunhofer diffraction method.
Applications
- Cooling: Gas, steel plates, steel pieces, pipes, moldings, etc.
- [Steelmaking industry]
- Steel making process: Cooling continuous casted steel (bloom, slab short side, billet), cooling roll of casting machine
- Rolling mill process: Cooling steel plate on continuous annealing line, roll in heat treatment, and magnetic steel
Industries where this nozzle is used
- Steelmaking
- Pollution Control
