Large Capacity Fine Fog Spray Nozzles (Large Spray Capacity)

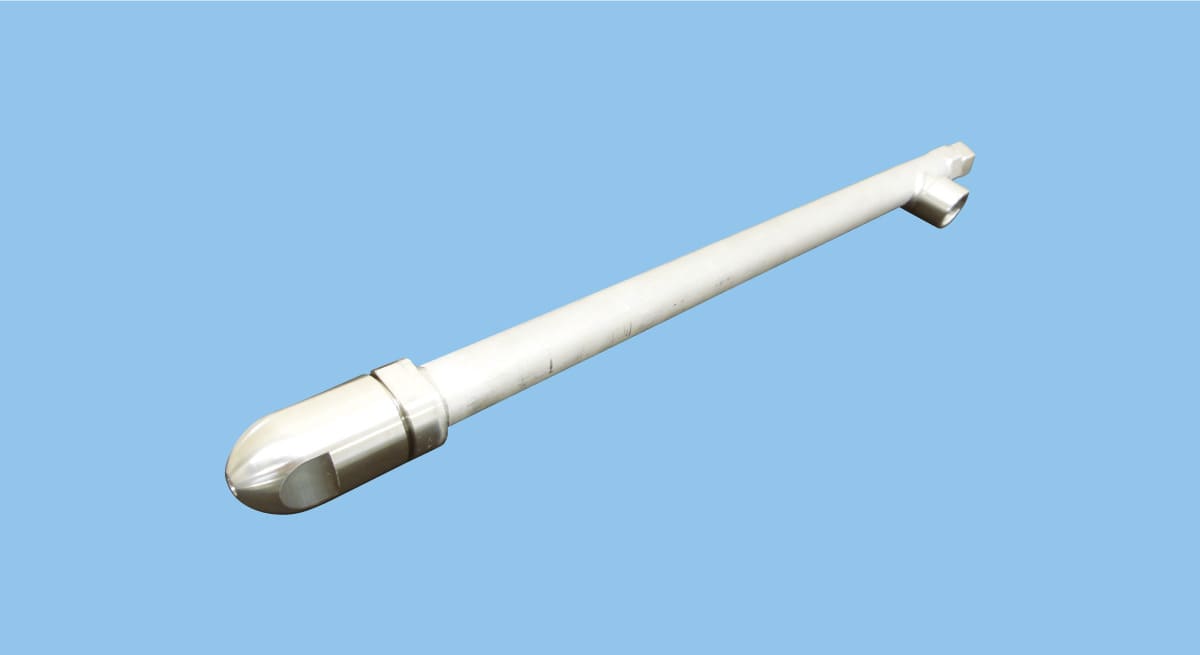

GSIMⅡ

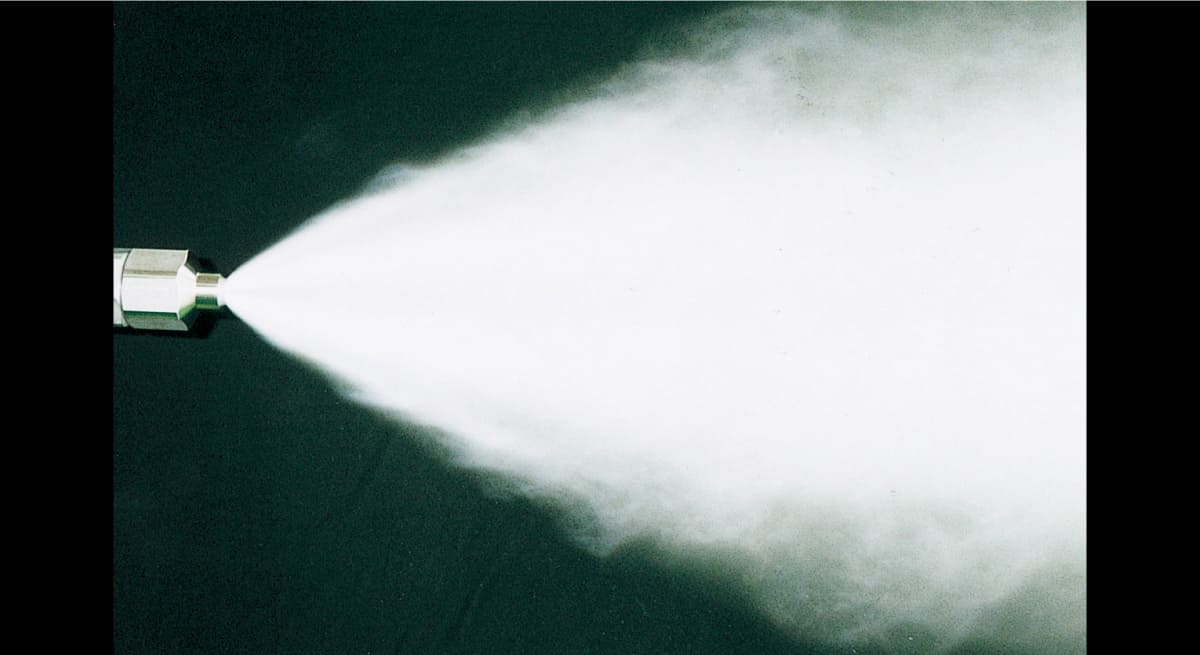

หัวฉีด Pneumatic ที่สามารถผลิตละอองละเอียดจำนวนมากได้ เพื่อทำความเย็นและควบคุมฝุ่น สามารถทำงานได้แม้มีอัตราส่วนของน้ำและอากาศต่ำ ทำให้ใช้ลมน้อยลง
Specs
| Main Material | S316L, S303 |
|---|---|
| Air Supply | Compressed air |
| Liquid Feeding System | Liquid pressure |
| Air-liquid Mixing System | Internal mixing outer air type |
| Fog Classification | Fine Drizzle, Fine Fog |
| Mean Droplet Diameter | 30–80 μm |
| Spray Capacity (Flow-rate) | 15–2,000 L/hr *1 |
| Spray Angle | 20°, 60° |
*1) Measured at compressed air pressure of 0.2–0.5 MPa and liquid pressure of 0.2–0.5 MPa.
*) See the catalog for more details.
Resources for Download
• Pneumatic spray nozzle producing fine atomization with a mean droplet diameter of 50 μm and a max. droplet diameter of 150 μm at an air-water ratio of 130. (*2)(*3)
• Energy-saving design that provides a large amount of "fine fog" with smaller air consumption.
• Large turn-down ratio.
• Spray angle of 20ﾟ or 60ﾟ.
*2) Droplet diameter measured by Laser Doppler Method.
*3) GSIMII with spray angle code 60 and air consumption code 37–110.
Applications
- Cooling: Gas, moldings, refractories
- Moisture control: Gas, concrete
- Combustion: Oil, waste fluid
- Dust suppression: Recycling facilities, material facilities, moldings
- [Steelmaking industry]
- Iron making process: Cooling flue gas before gas turbine, Cooling refractories at maintenance, Dust suppression at casting of pig iron
- Steel making process: Cooling converter shell at maintenance, Flue gas cooling on electric furnace, Dust suppression at casting of steel
- Rolling mill and surface finish process: Cooling flue gas from heating furnace, Dust suppression on rolling mill outlet
Industries where this nozzle is used
- Steelmaking
- Pollution control
