標準扇形ノズル(コイン形)
CVVP

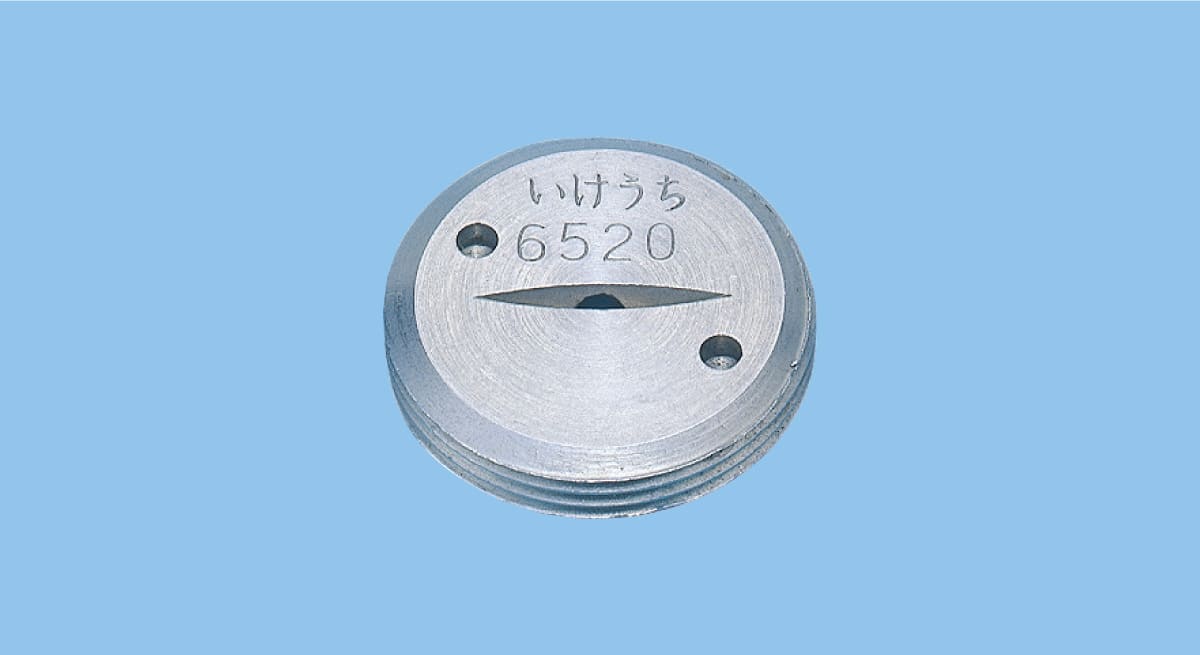

本体厚みを極めて薄く設計したコイン形状の1流体扇形スプレーノズル。
シャワーパイプにねじ込んだ際もパイプ外面に突き出ることがなく、狭い場所でのノズル配列が容易。
スペック
供給口ネジ規格 | メートル細目ネジ (JIS B 0207) |
---|---|
供給口ネジサイズ(液用) | M20×1 |
異物通過径 | 0.5–1.9 mm |
主要材質 | S303 |
分級 | 中霧, 細霧 |
平均粒子径 | 210–450 μm |
標準圧力 | 0.3 MPa |
噴霧流量 | 1.00–8.00 ℓ/min |
噴霧角度 | 65°, 80°, 90° |
資料ダウンロード

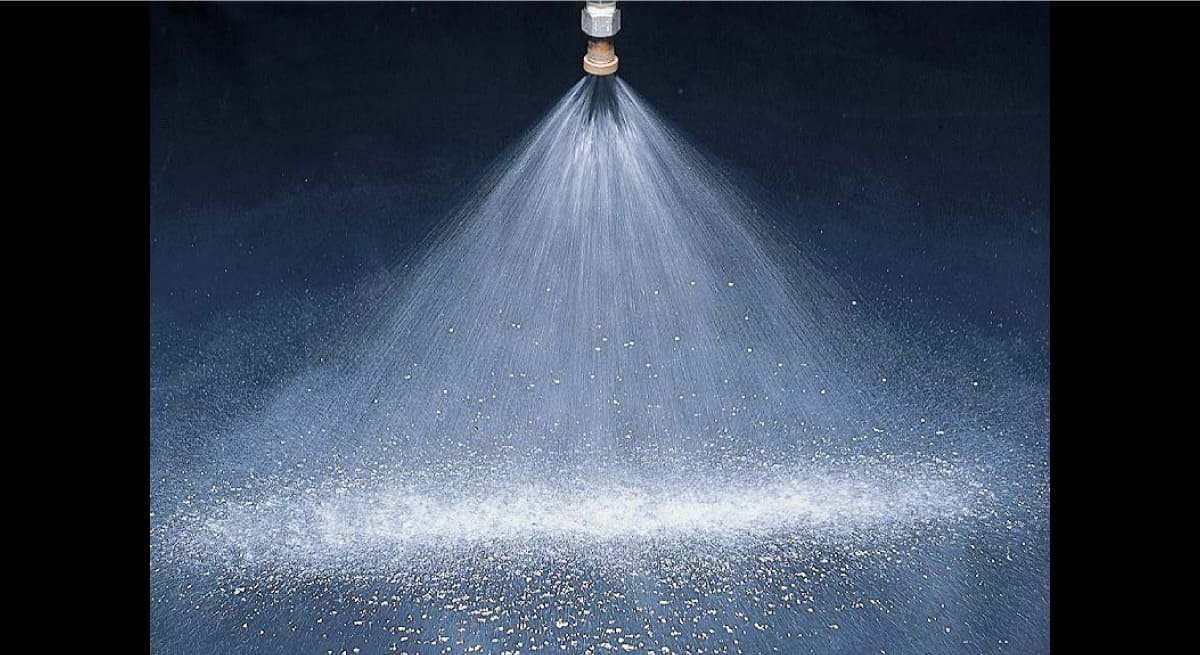

• 中央が強く両端にかけて次第に弱まる山形流量分布の扇形噴霧を発生。
• 本体厚みを極めて薄く設計したコイン形ノズル。
• シャワーパイプにねじ込んでもパイプ外面に突き出ず、狭い場所でのノズル配列が容易。
用途
- 洗浄:ロール、スクリーン、フィルター、ワイヤー
- 散布:ロール潤滑剤
- 冷却:鋼板
使用される業界
- 鉄鋼
- 機械
- 紙
- パルプ
- 印刷
構造
- 一体構造で壁面埋込みができるよう本体外周全面ネジ。
