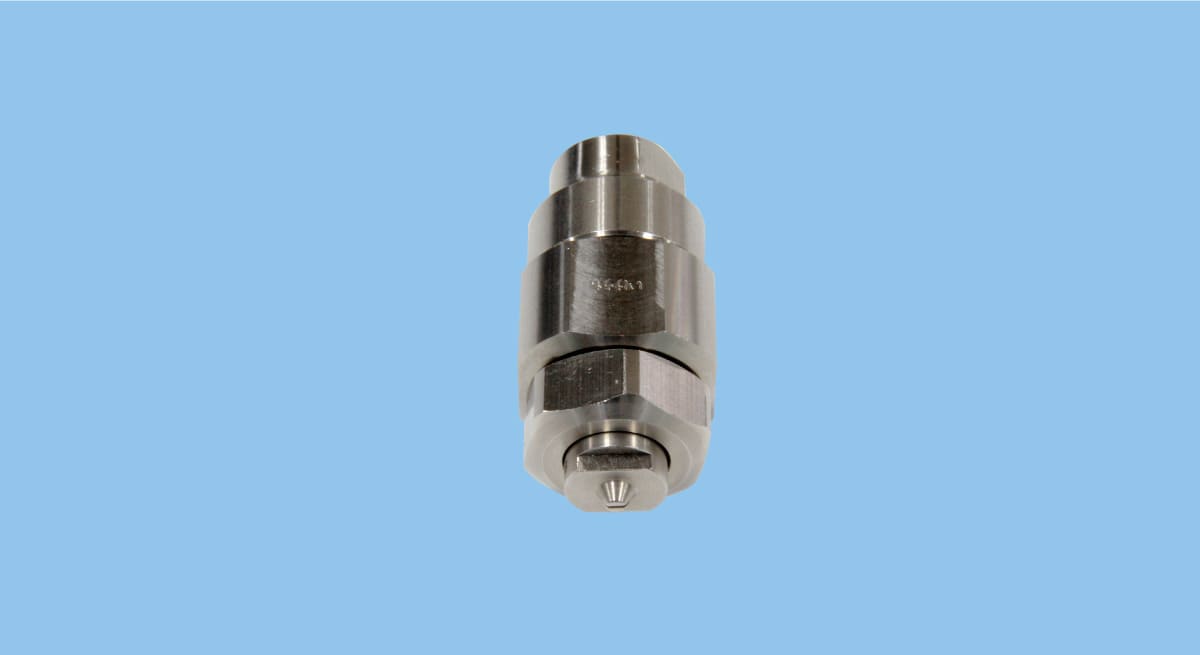

山形扇形ノズル（制御機構付き）
SO-VV

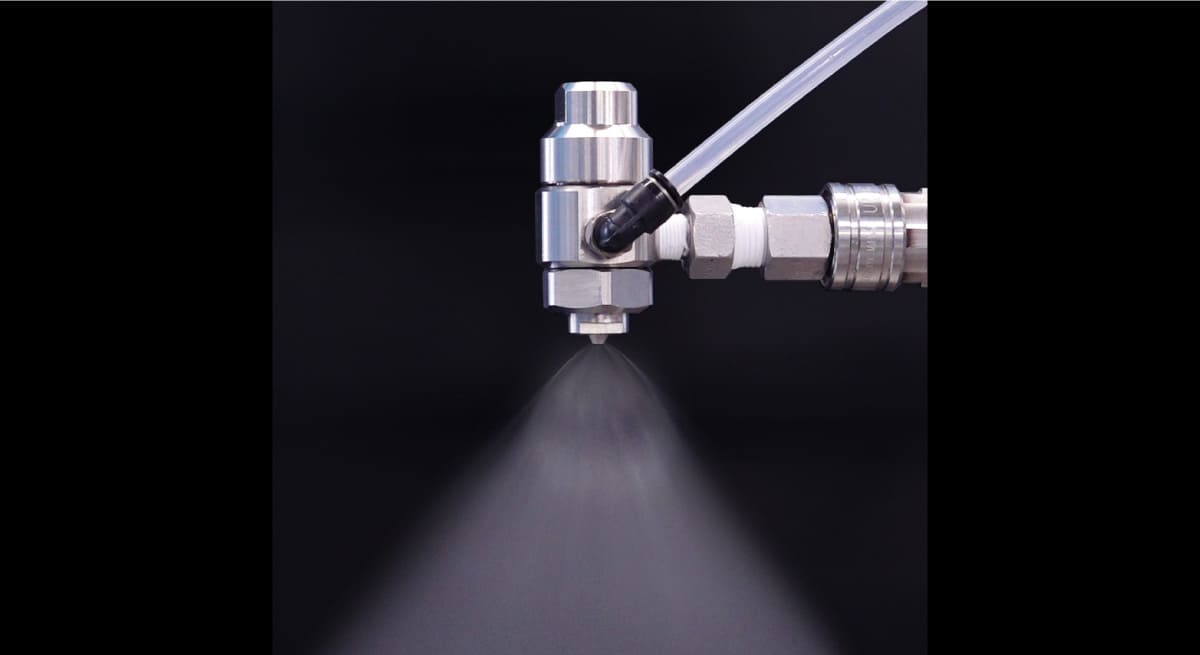

中央が強く両端にかけて次第に弱まる山形流量分布のスプレーパターンで噴霧する1流体スプレーノズル。
制御エアーによって応答性良く噴霧のON-OFF切替が可能。
セラミック製チップ採用のSO-Vと異なり、SO-VVは金属製チップ採用のため万一脱落などが発生した際に金属異物検出が可能。
スペック
| 供給口ネジ規格 | Rc |
|---|---|
| 供給口ネジサイズ（液用） | Rc1/8 |
| 供給口ネジサイズ（パイロットエアー用） | Rc1/8 |
| 供給口ネジサイズ（固定用） | M8 depth 6.5 |
| 異物通過径 | 0.3–0.8 mm |
| 主要材質 | S303 |
| 分級 | 中霧, 微霧, 細霧 |
| 平均粒子径 | 180–820 μm |
| 標準圧力 | 0.3 MPa |
| 噴霧流量 | 0.50–1.00 ℓ/min |
| 噴霧角度 | 15°, 25°, 40°, 50°, 65°, 80°, 90°, 115° |
資料ダウンロード
• 金属製チップ採用のため万一脱落などが発生した際に金属異物検出が可能。
• 中央が強く両端にかけて次第に弱まる山形流量分布の扇形噴霧を発生。
• 制御エアーによって応答性良く噴霧のON/OFFを制御、ボタ落ちしにくい。
用途
- 塗布：離型剤、潤滑剤、味付け
- 調湿：紙、食品
使用される業界
- 機械
- 紙
- パルプ
- 印刷
- 食品
構造
- パイロットエアーのON・OFFによりピストンが上下し、噴霧のON・OFFを制御。
