微霧発生／空円錐ノズル
CBIMK
微霧発生ノズルBIMシリーズの小型・少量噴霧タイプ。

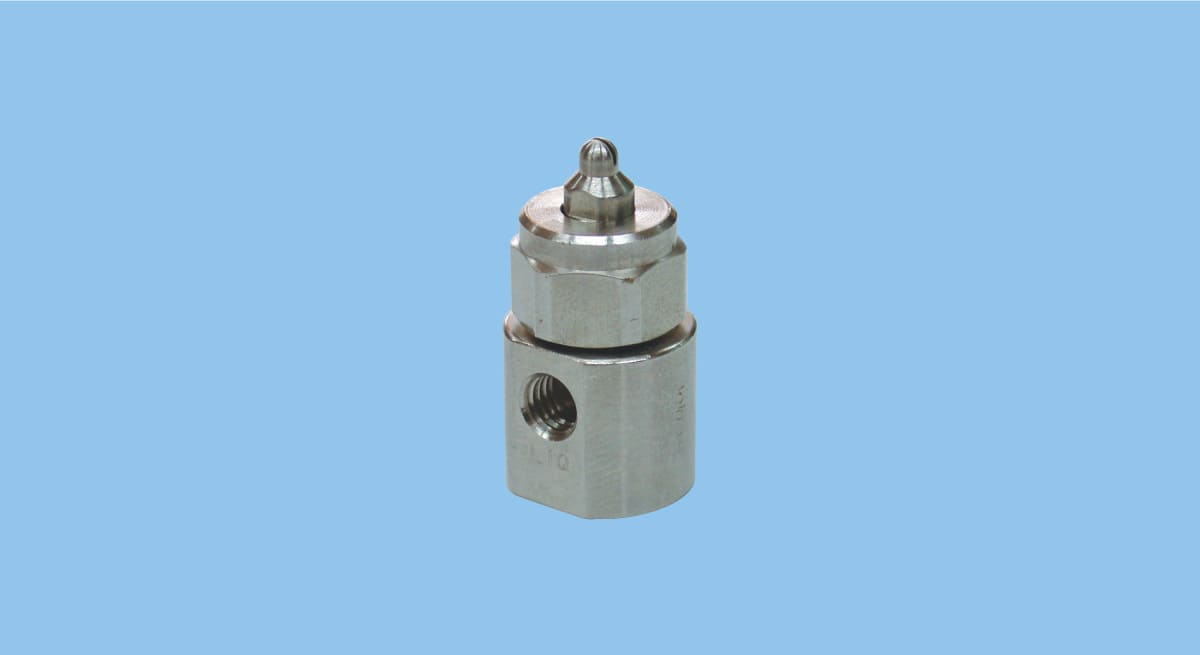

使用目的に合わせてアダプター種類の変更が可能（掲載しているノズル写真はT型アダプターを使用）。
スペック
| 異物通過径 | 0.5–0.7 mm |
|---|---|
| アダプター異物通過径（液） | 0.9–1.2 mm |
| アダプター異物通過径（空気） | 0.9–1.4 mm |
| 主要材質 | S303 |
| エアー仕様 | コンプレッサー |
| 液供給方式 | 液加圧 |
| 気液混合方式 | 内部混合 |
| 粒子径測定方法 | レーザードップラー法 |
| 分級 | 微霧 |
| 平均粒子径 | 20–100 μm |
| 噴霧流量 | 2.0–38.5 L/hr |
| 噴霧角度 | 60° *1 |
| 噴霧（噴射）幅 | 130–180 mm *2 |
*1) 圧搾空気圧力0.3MPa、液圧力0.1MPaの時の数値。噴霧角度は形番・噴霧条件により異なる。
*2) 噴霧距離100mmの時の数値。噴霧幅は形番・噴霧条件により異なる。
注) 詳細はカタログを参照。
資料ダウンロード

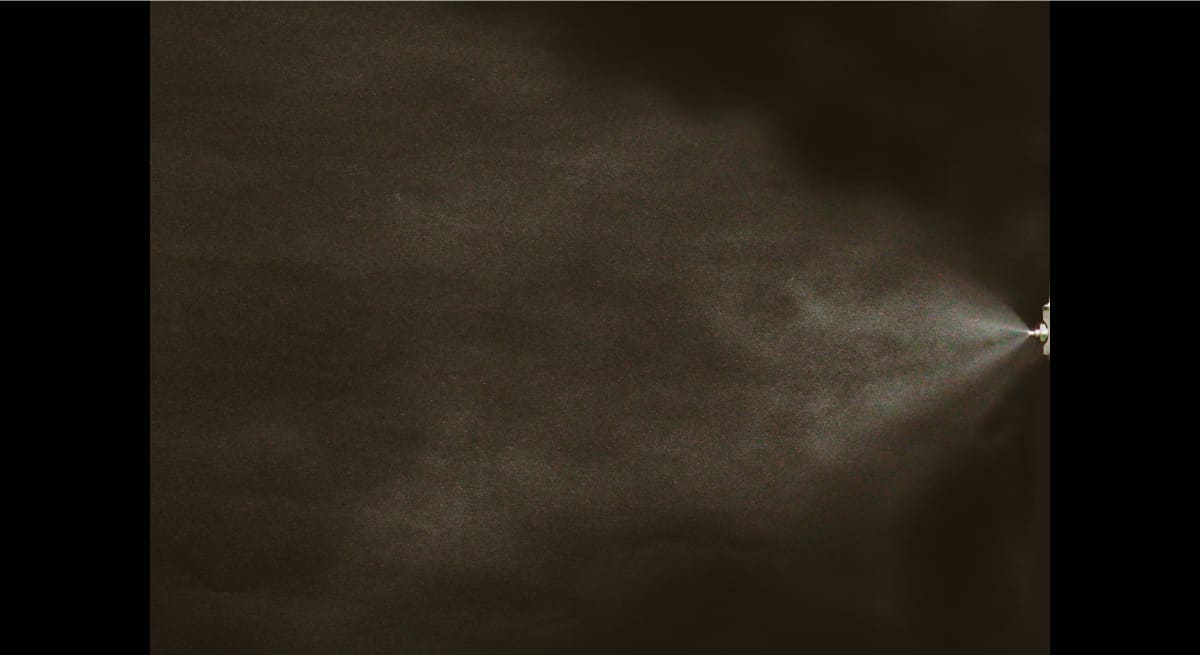

• 平均粒子径が100μm以下の微霧を発生する2流体空円錐ノズル
• 0.1～0.3MPa程度の圧力で噴霧する液加圧タイプ
• 幅広い流量調整範囲を持つ
• 噴霧角度60°
用途
- 散布：離型剤、消臭剤（ゴミピット内、ゴミ回収車、流入渠）、油、表面処理剤、防錆剤、潤滑剤、ハチミツ、防虫剤、尿素水
- 冷却：金型、ガス、鋼板、鋼片、鋳物、車体、塗装物、板硝子、プラスチック
- 調湿：紙、排ガス、セラミック、コンクリート
使用される業界
- 鉄鋼
- 電気電子
- 紙
- パルプ
- 印刷
- 食品
- 車両
- 運輸
構造
- ノズルチップ＋コア＋キャップ＋アダプターの4部品（アダプターの種類についてはカタログまたはCAD図参照）
