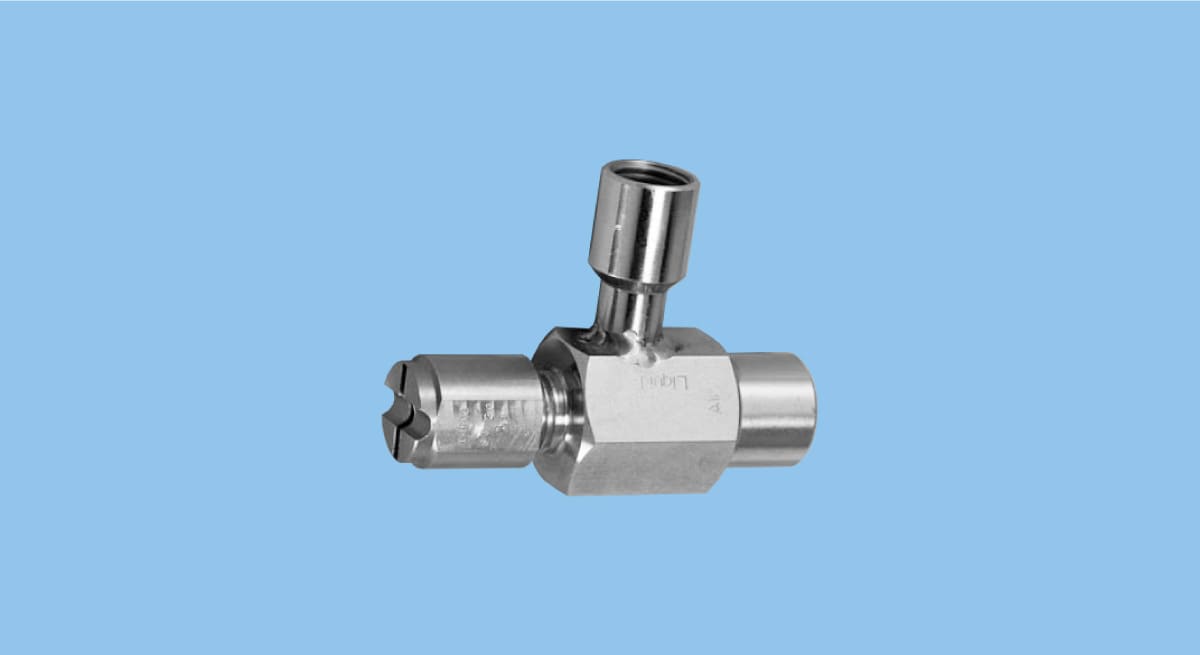

極厚幅均等扇形ノズル
DDA
スプレーパターン全域にわたり粒子径が均一で、噴霧角度の変動が小さい大噴量2流体極厚幅均等扇形ノズル。
均等な流量分布のためノズル複数配列に適している。異物通過径が大きいため目詰まりしにくい事も大きな特長。
スペック
| 異物通過径 | 2.0–4.0 mm |
|---|---|
| アダプター異物通過径（液） | 1.1–6.5 mm |
| アダプター異物通過径（空気） | 1.2–4.7 mm |
| 主要材質 | S303, S304 |
| エアー仕様 | コンプレッサー |
| 液供給方式 | 液加圧 |
| 気液混合方式 | 内部混合 |
| 粒子径測定方法 | レーザー回折法 |
| 分級 | 細霧 |
| 平均粒子径 | 15–200 μm |
| 噴霧流量 | 0.14–57.3 L/min |
| 噴霧角度 | 75°, 80°, 100°, 110°, or 125° *1 |
*1) 噴霧角度の測定基準は形番により異なる。
注) 詳細はカタログを参照。
資料ダウンロード
• 平均粒子径が50μm以上の細霧を発生する大噴量の2流体楕円吹ノズル。
• 0.07～0.7MPa程度の圧力で噴霧する液加圧タイプ。
• 幅広い流量調整範囲を持ち、噴霧角度の変動が小さい。
• 均等な流量分布を持ち、複数配列しての利用に好適。
• 楕円形のスプレーパターンを持ち、広範囲へ噴霧可能。
• 異物通過径が大きく目詰まりしにくい。
用途
- 冷却：鋼板、鋼片、燃焼ガス、鋼管、鋳物
- ［鉄鋼業界］
- 製鋼工程：ブルーム連続鋳造設備鋳片冷却、スラブ連続鋳造設備短辺冷却、ビレット連続鋳造設備鋳片冷却、連続鋳造設備ロール冷却
- 圧延工程：連続焼鈍設備鋼板冷却、熱処理設備ロール冷却、電磁鋼板冷却
使用される業界
- 鉄鋼
- 公害防止
