ノズル清掃機構付きノズルヘッダー

BRASIKan(ブラシカン)

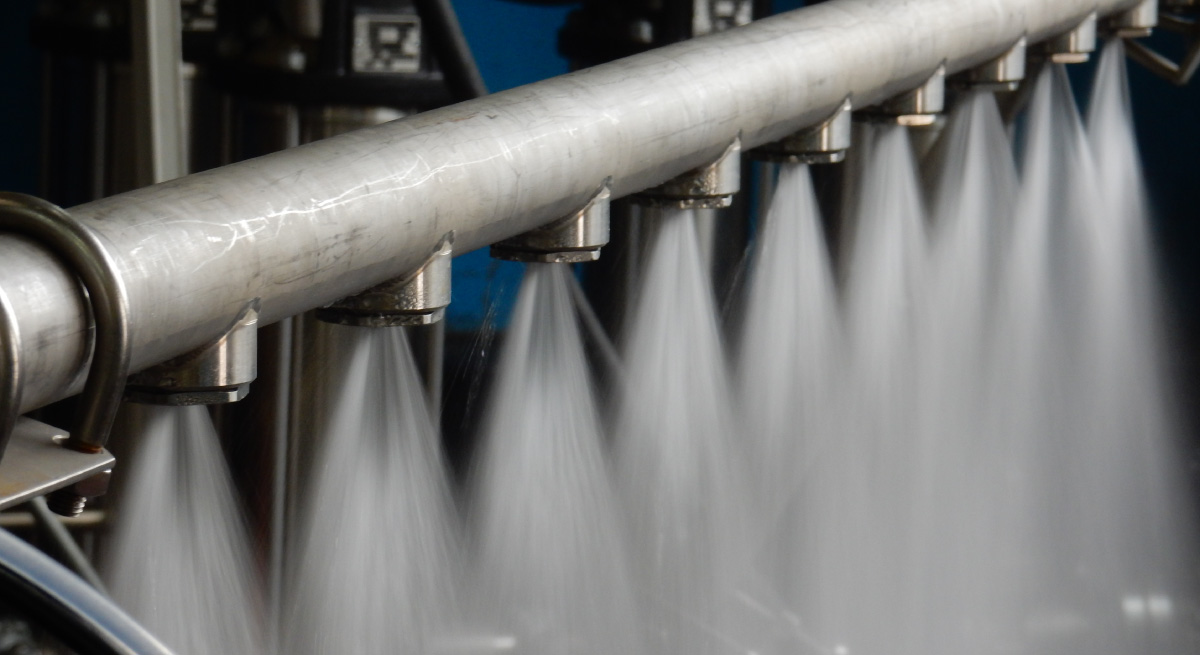

扇形スプレーノズルをヘッダーパイプに複数配置し、かつヘッダー内部に清掃ブラシを内蔵した、洗浄機能付き1流体扇形ノズルヘッダー。

ノズル内部が異物堆積により閉塞してしまった際、ハンドルを回転することでヘッダー内部に組み込まれた清掃ブラシが回転し、ノズル噴孔に溜まった異物を除去。フラッシュバルブが開き、除去した異物をドレン排出口から排出する。

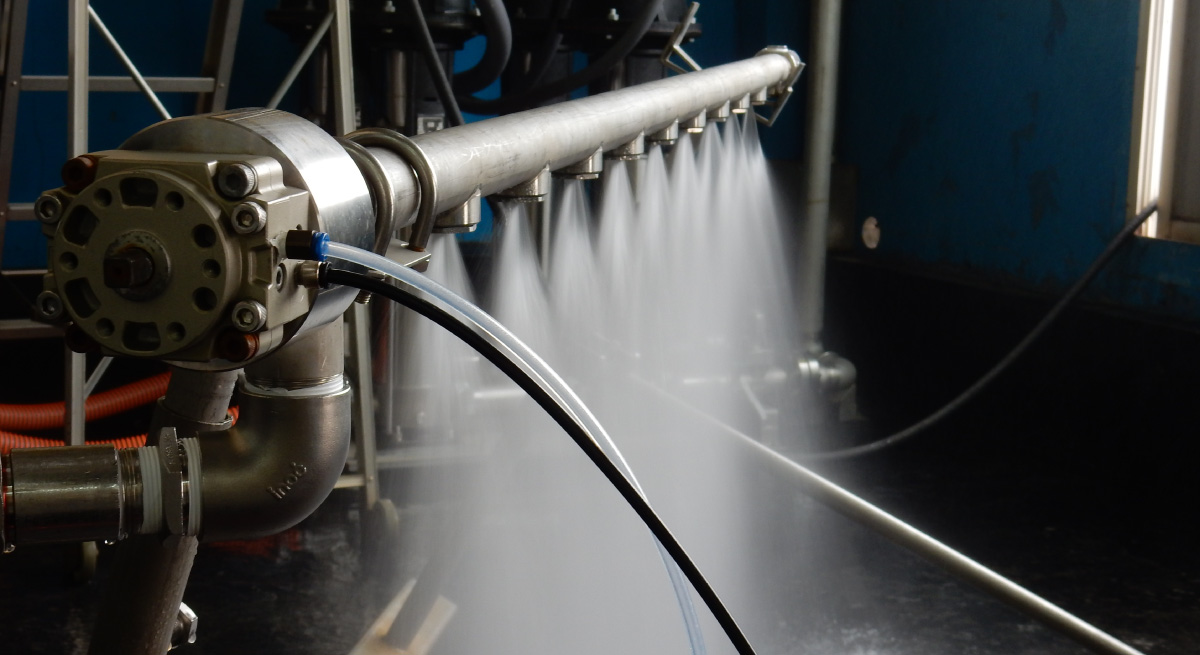

人がハンドルを操作する手動タイプと、遠隔操作で洗浄を行うエアー駆動タイプをラインアップ。

スペック

異物通過径 1.3–2.9 mm
主要材質 S303, S316L, TN *1
標準圧力 0.3 MPa
噴霧流量 4.00–20.0 *2
噴霧角度 65° *3

*1) [ 水用 ] S303, S304, PP, S304, PTFE/[ アルカリ・特殊溶液用 ] S316L, S316, PTFE/[ 酸性用 ] TN, FRP, PP, PTFE
*2) ノズル1個あたりの値を記載。
*3) ノズル1個あたりの値を記載。
* BRASIKanは仕様の確認を円滑に行うため商談図を準備しています。詳しくは弊社営業員にお問い合わせください。

資料ダウンロード

CADダウンロード

カタログダウンロード

取扱説明書

お客様の声

• 自己洗浄機能付きノズルヘッダー。

• ノズル清掃ブラシを内蔵。

• ハンドルを回転させることでブラシがノズル噴孔部を清掃、配管内から異物を排出し目詰まりを解消する。

• 人がハンドルを操作する手動タイプと、遠隔操作で洗浄を行うエアー駆動タイプをラインアップ。

用途

  • 連続亜鉛メッキ(CGL、EGL)、連続酸洗(CPL)、連続焼鈍(CAL)設備
  • ブラシロール洗浄(アルカリスクラバー工程、焼鈍工程):樹脂ロールの焼き付きがなくなり、巻き替え費用を削減。製品品質不良の低減。
  • 水洗、湯洗、ウォータークエンチ、中和、リンス(前処理、メッキ後、酸洗工程):操業安定化。製品品質の向上(スケール巻き込み傷の低減、冷却ムラ解消、板汚れ防止)

使用される業界

  • 鉄鋼
