充角錐ノズル
SSXP-HTPVC
充円錐ノズルを複数列配列した際、円と円の間に「すきま」が出来てしまう問題を解消するため、スプレーパターンを正方形にした1流体充円錐スプレーノズル。
また均等な流量分布かつ広角噴霧により、幅広い面積をカバーすることができる。
プリント基板製造工場のエッチング工程や現像工程に利用可能。
スペック
| 供給口ネジ規格 | R |
|---|---|
| 供給口ネジサイズ（液用） | R1/4 |
| 異物通過径 | 2.2 mm |
| 主要材質 | HTPVC |
| 分級 | 中霧 |
| 平均粒子径 | 450 μm |
| 標準圧力 | 0.15 MPa |
| 噴霧流量 | 4.50 ℓ/min |
| 噴霧角度 | 65° |
資料ダウンロード

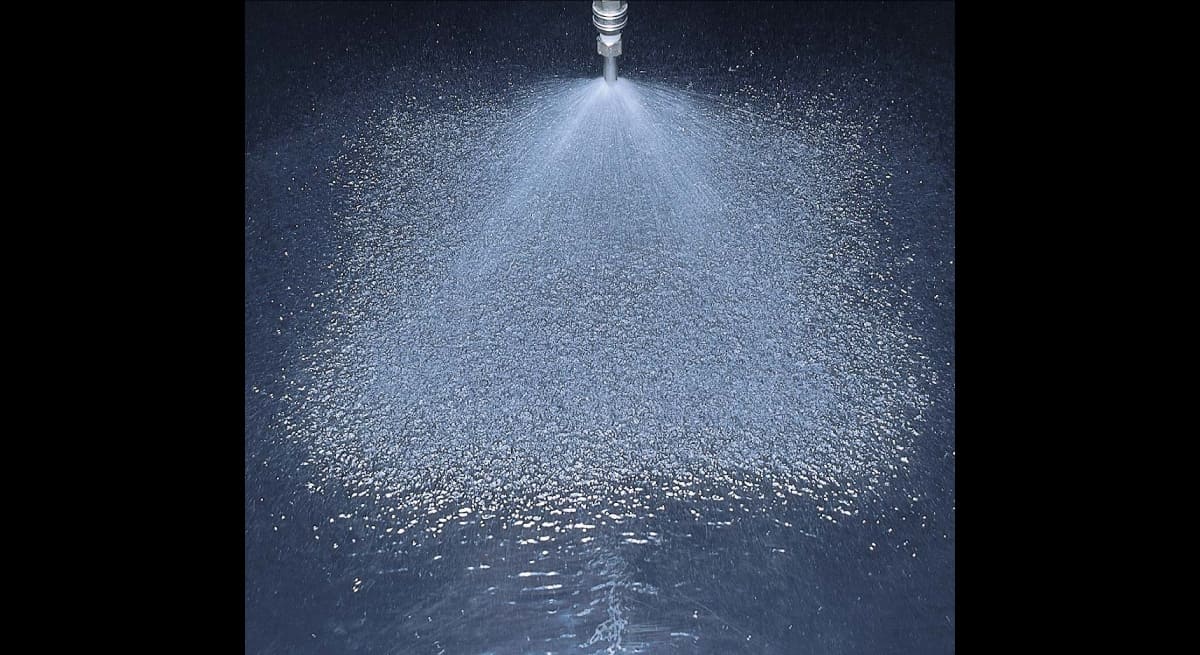

• 正方形のスプレーパターンを持ち、均等な流量分布の充角錐ノズル。
• 対面噴霧角度は90°～100°と広角のため、広い面積をカバー可能。
• 充円錐ノズルを複数列配列した際の「すきま」問題を解消。
• 旋回子にX形ワーラーを使用。異物通過径が大きく目詰まりにしくい。
用途
- エッチング
- 現像
使用される業界
- エレクトロニクス
構造

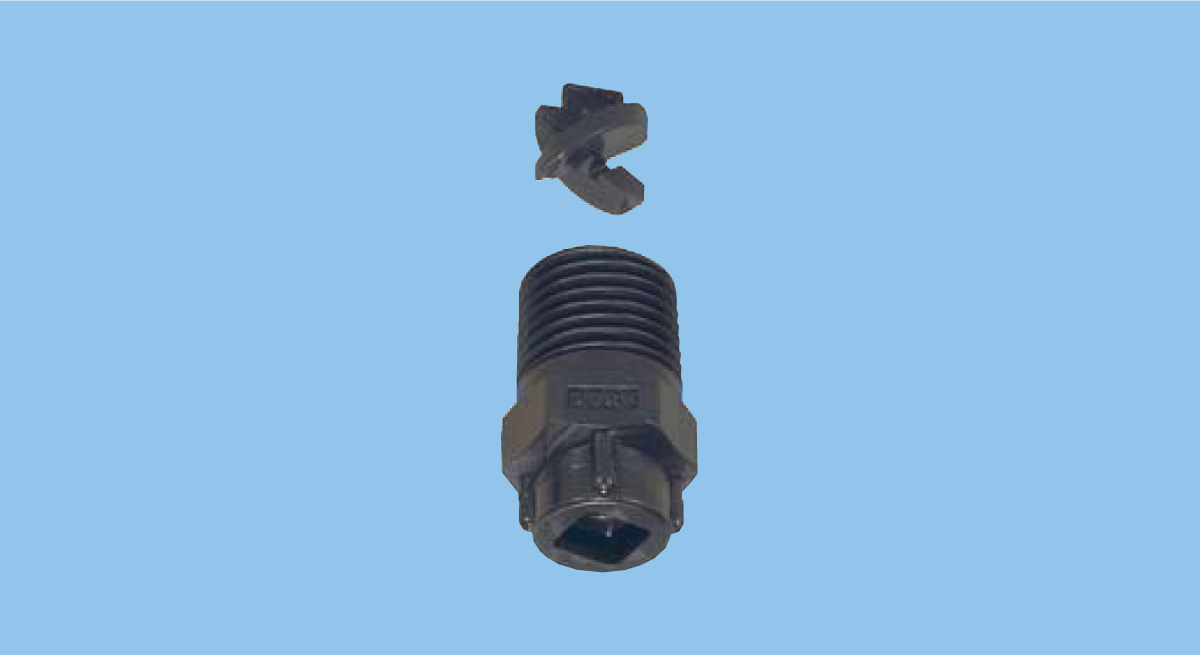

- ノズル本体とX形ワーラーの2部品から成る。
