• 受注生産

特殊形状対応品

BIM特殊アダプター仕様

2流体スプレーノズルBIMシリーズの特殊形状アダプター仕様をご提供しています。
ご要望に合わせた形状での製作も行っております。

製品概要

散布や塗布、冷却、洗浄、調湿などさまざまな用途に利用可能な2流体スプレーノズルBIMシリーズ。

BIMシリーズのアダプター部は用途や設置方法などに合わせN型やT型など8種類をラインアップしていますが、その他特殊形状として本ページに掲載しているような形状での製作実績がございます。

お客様のご要望に合わせた形での製作も承っております。こういった形状での製作は可能か?などお気軽にご相談ください。

資料ダウンロード

CADダウンロード

カタログダウンロード

取扱説明書

お客様の声

製作可能仕様一例

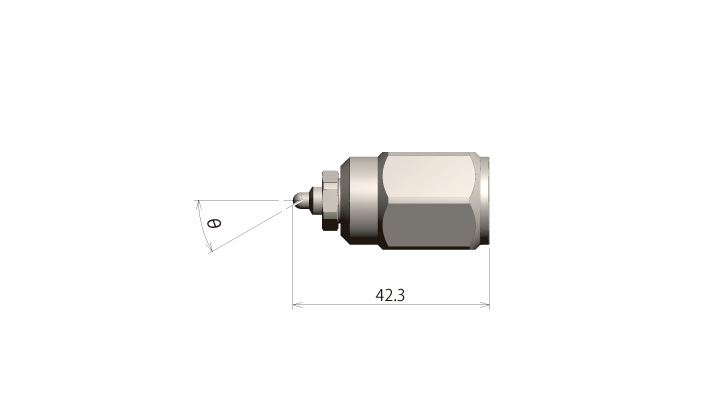

斜め向き噴射タイプ

噴霧の向きを傾けて製作します。

図はT形アダプタ―のものです。各種アダプタ―での製作が可能です。アダプタ―の種類については、2流体スプレーノズルカタログをご覧ください。

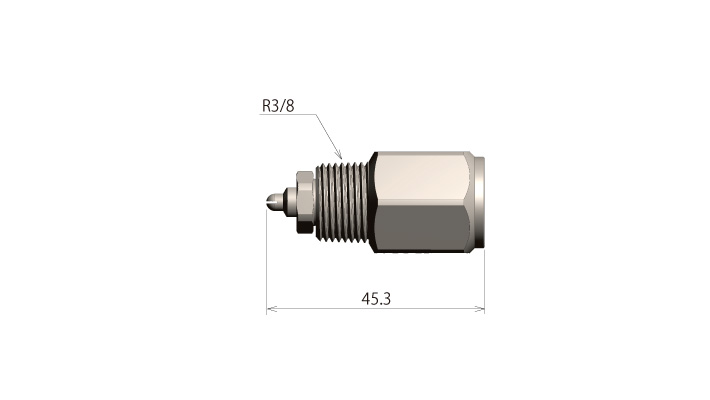

ネジ取付タイプ

アダプタ―部にネジが切っており、直接めねじに接続できます。

図はT形アダプタ―のものです。各種アダプタ―での製作が可能です。アダプタ―の種類については、2流体スプレーノズルカタログをご覧ください。

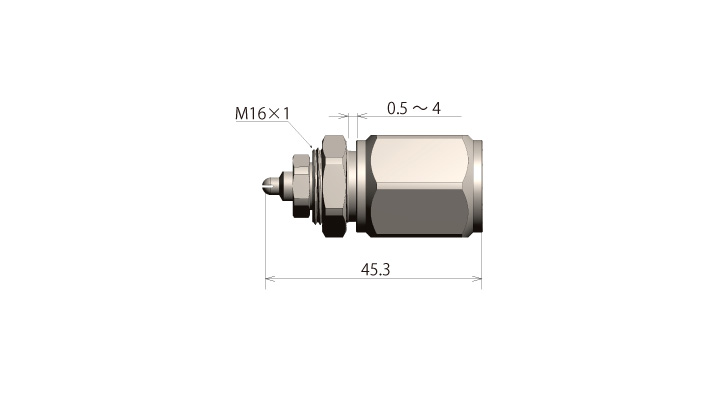

壁取付タイプ

装置やダクト内の雰囲気に、なるべくノズルをさらしたくない時に有効です。

図はT形アダプタ―のものです。各種アダプタ―での製作が可能です。アダプタ―の種類については、2流体スプレーノズルカタログをご覧ください。

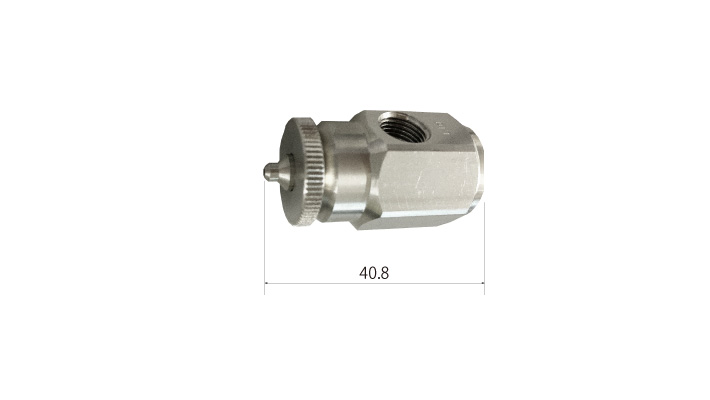

手締めタイプ

手締めでチップが分解できるため、メンテナンス性に優れます。

図はT形アダプタ―のものです。各種アダプタ―での製作が可能です。アダプタ―の種類については、2流体スプレーノズルカタログをご覧ください。

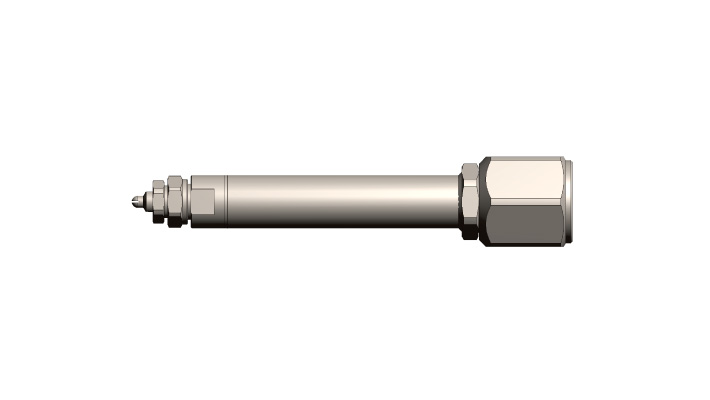

ロングタイプ

噴霧対象から距離があるとき、距離を取って噴霧したい用途に。

図はT形アダプタ―のものです。各種アダプタ―での製作が可能です。アダプタ―の種類については、2流体スプレーノズルカタログをご覧ください。壁取付タイプでも製作が可能です。長さについてはご相談ください。

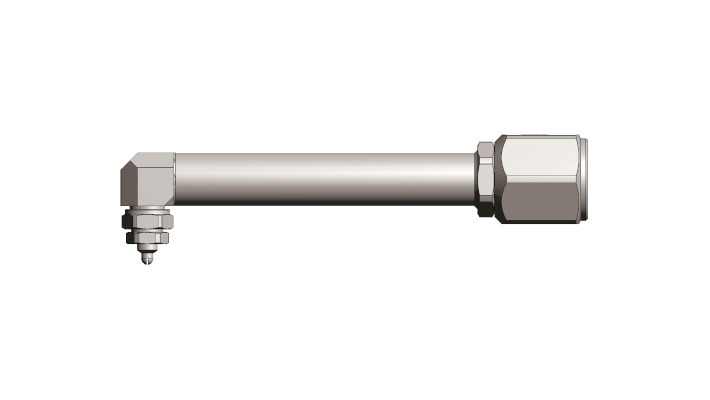

90°曲げロングタイプ

90°のアングルをつけて使用できます。

図はT形アダプタ―のものです。各種アダプタ―での製作が可能です。アダプタ―の種類については、2流体スプレーノズルカタログをご覧ください。壁取付タイプでも製作が可能です。長さについてはご相談ください。

壁取付・自在タイプ

フレキシブルチューブで配管部分を構成。噴霧向きを大きく調整できます。

図はT形アダプタ―のものです。各種アダプタ―での製作が可能です。アダプタ―の種類については、2流体スプレーノズルカタログをご覧ください。

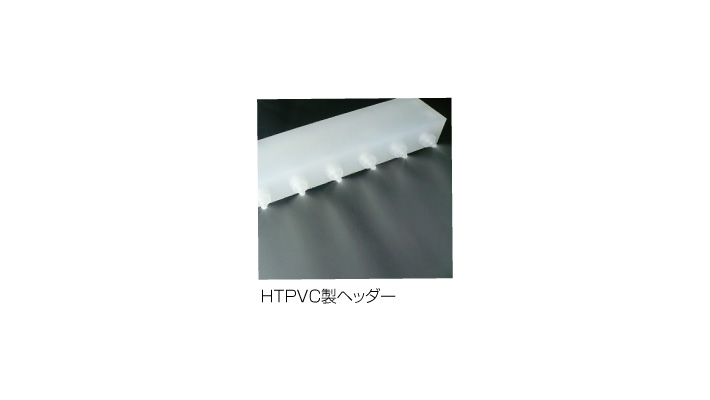

特殊材質

特殊材質でのノズルやヘッダーの製作も承っています。耐薬品性を求める用途などでご検討いただけます。

例) PP、HTPVC、PTFE 、チタンなど、ご相談ください。
