特殊形状対応品 BIM特殊アダプター仕様
2流体スプレーノズルBIMシリーズの特殊形状アダプター仕様をご提供しています。 ご要望に合わせた形状での製作も行っております…
- デモ機貸出可
- 噴霧制御
- 冷却
- 塗布
- 散布
- 調湿
- 鎮塵
微霧発生／充円錐ノズル
BIMJ

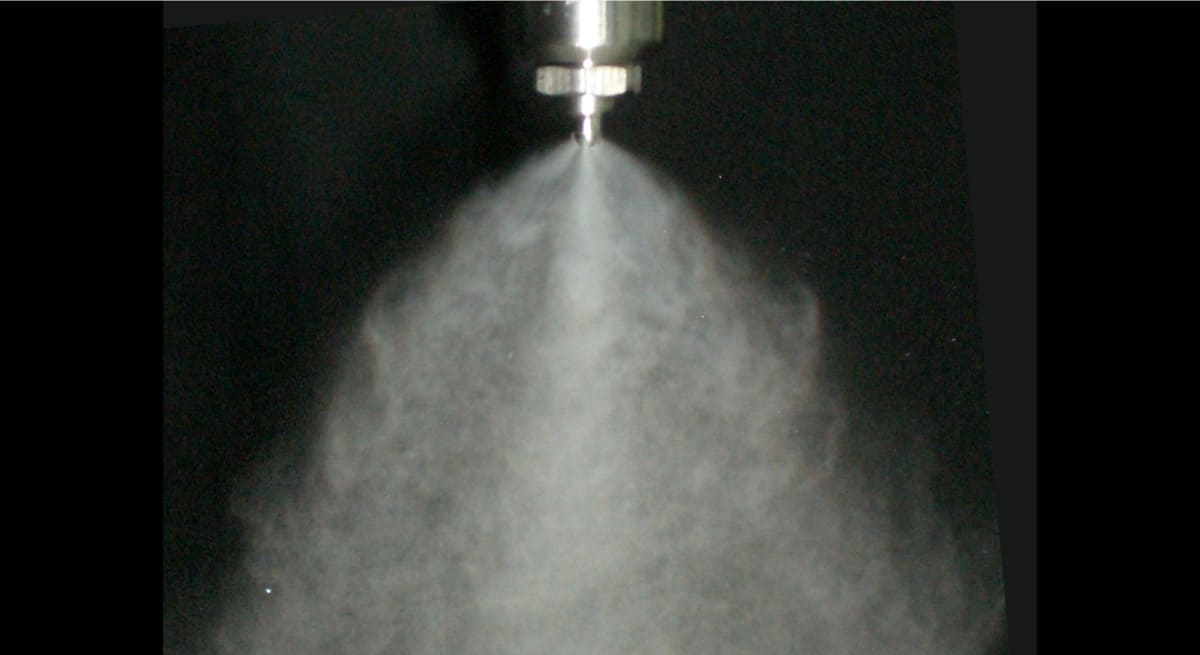

幅広い流量調整範囲を持ち、平均粒子径が100μm以下の微霧を発生する2流体空円錐スプレーノズル。
使用目的に合わせてアダプター種類の変更が可能（掲載しているノズル写真はNDB形アダプターを使用）。
本製品は無償お試し品貸出を一部形番で行っております。実際にお試しいただいてご検討いただけますので、どうぞお気軽にご用命ください。
スペック
| 供給口ネジ規格 | Rc |
|---|---|
| 供給口ネジサイズ（液用） | Rc1/4, Rc1/8 |
| 供給口ネジサイズ（空気用） | Rc1/4, Rc1/8 |
| 供給口ネジサイズ（パイロットエアー用） | Rc1/8 |
| 供給口ネジサイズ（固定用） | M8 depth 6, M8 depth 6.5 |
| 異物通過径 | 0.4–3.1 mm |
| アダプター異物通過径（液） | 0.9–2.1 mm |
| アダプター異物通過径（空気） | 0.9–2.2 mm |
| 主要材質 | S303 |
| その他構成材質 | オプション材質：S316L |
| エアー仕様 | コンプレッサー |
| 液供給方式 | 液加圧 |
| 気液混合方式 | 内部混合 |
| 粒子径測定方法 | レーザードップラー法 |
| 分級 | 微霧 |
| 平均粒子径 | 20–100 μm |
| 噴霧流量 | 1.0–107 L/hr |
| 噴霧角度 | 70°, 20° *1 |
| 噴霧（噴射）幅 | 25–170mm *2 |
*1) 圧搾空気圧力0.3MPa、液圧力0.1MPaの時の数値。噴霧角度は形番・噴霧条件により異なる。
*2) 噴霧距離100mmの時の数値。噴霧幅は形番・噴霧条件により異なる。
注) 詳細はカタログを参照。
資料ダウンロード
• 平均粒子径が100μm以下の微霧を発生する2流体充円錐ノズル (*3)
• 0.1～0.3MPa程度の圧力で噴霧する液加圧タイプ
• 幅広い流量調整範囲を持つ
• 噴霧角度20° or 70°
用途
- 散布：離型剤、消臭剤（ゴミピット内、ゴミ回収車、流入渠）、油、表面処理剤、防錆剤、潤滑剤、ハチミツ、防虫剤、尿素水
- 冷却：金型、ガス、鋼板、鋼片、鋳物、車体、塗装物、板硝子、プラスチック
- 調湿：紙、排ガス、セラミック、コンクリート
使用される業界
- 鉄鋼
- 公害防止
- 電気電子
- 紙
- パルプ
- 印刷
- 食品
- 車両
- 運輸
構造
- ノズルチップ＋コア＋キャップ＋アダプターの4部品（アダプターの種類についてはカタログまたはCAD図参照）
