微霧発生/空円錐ノズル(サクションタイプ)

BIMK.S

幅広い流量調整範囲を持ち、平均粒子径が30μm以下の微霧を発生する2流体扇形スプレーノズル。

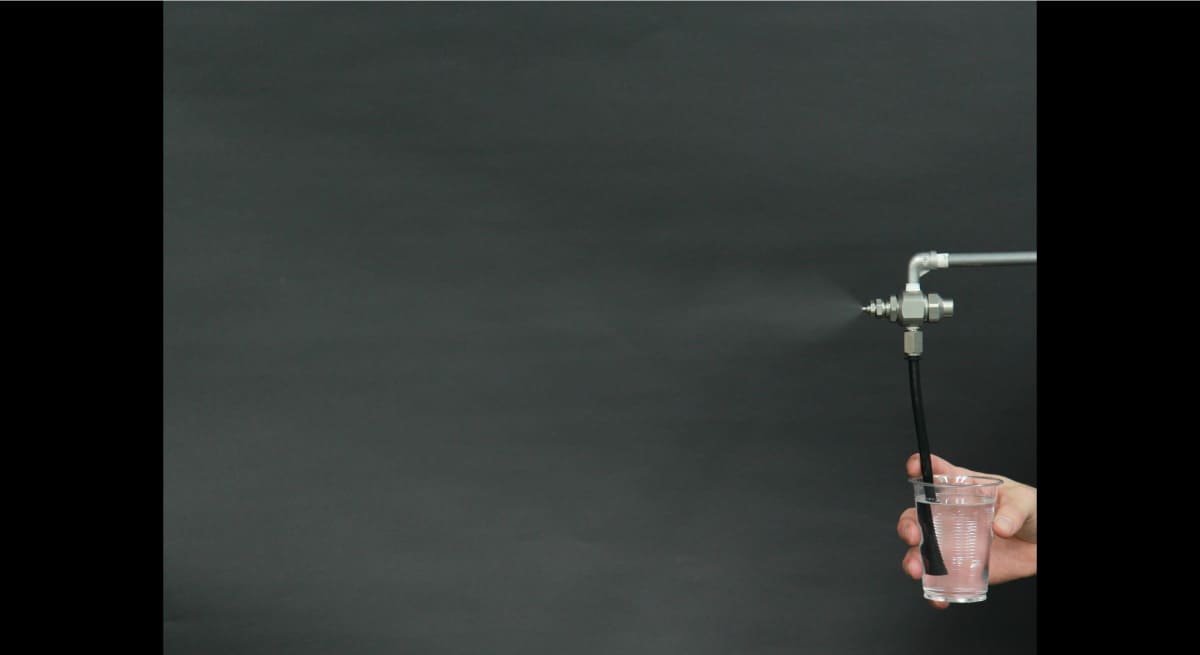

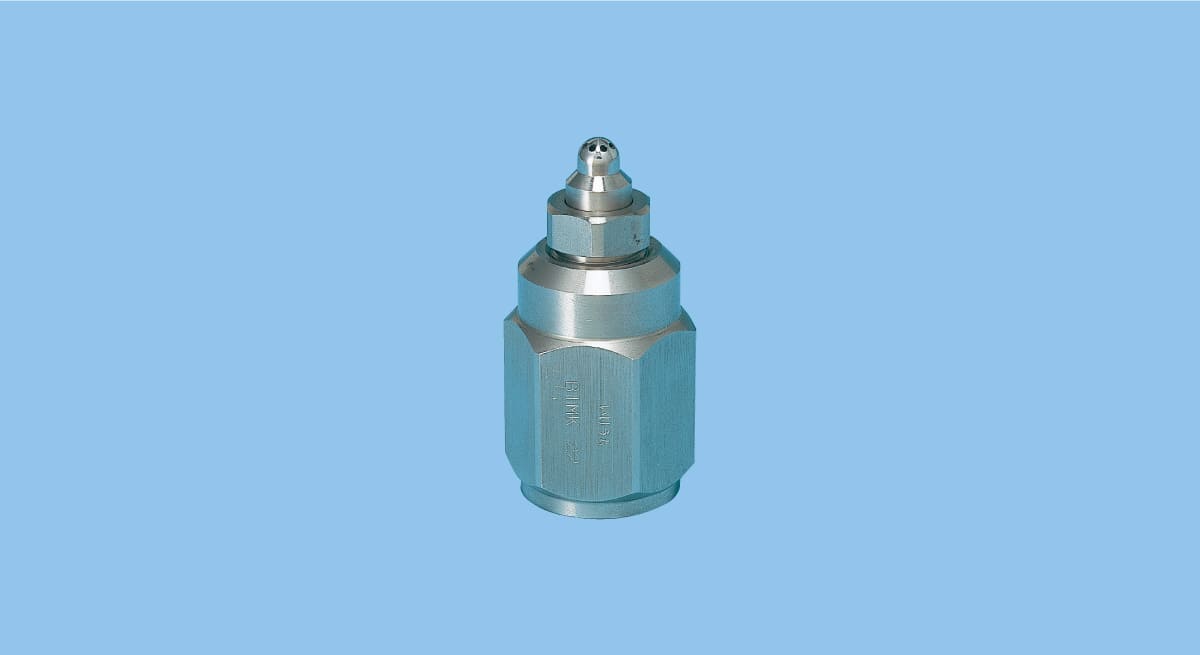

液加圧装置の不要なサクションタイプで、使用目的に合わせてアダプター種類の変更が可能(掲載しているノズル写真はT形アダプターを使用)。

スペック

供給口ネジ規格 Rc
供給口ネジサイズ(液用) Rc1/4, Rc1/8
供給口ネジサイズ(空気用) Rc1/4, Rc1/8
供給口ネジサイズ(パイロットエアー用) Rc1/8
供給口ネジサイズ(固定用) M8 depth 6, M8 depth 6.5
異物通過径 0.6–0.8 mm
アダプター異物通過径(液) 0.9–1.2 mm
アダプター異物通過径(空気) 0.9–1.4 mm
主要材質 S303
その他構成材質 オプション材質:S316L
エアー仕様 コンプレッサー
液供給方式 サクション
気液混合方式 内部混合
粒子径測定方法 レーザードップラー法
分級 微霧
平均粒子径 20–30 μm
噴霧流量 1.4–5.5 L/hr
噴霧角度 60° *1
噴霧(噴射)幅 120mm *2

*1) 圧搾空気圧力0.3MPa、吸上高さ100mmの時の数値。噴霧角度は形番・噴霧条件により異なる。
*2) 吸上高さ100mm、噴霧距離100mmの時の数値。噴霧幅は形番・噴霧条件により異なる。
注) 詳細はカタログを参照。

• 平均粒子径が30ミクロン以下※の微霧を発生する2流体扇形ノズル。

• 液供給は加圧装置が不要のサクションタイプ

• 扇形の全域にわたり均等な流量分布。

※レーザードップラー法による測定値。

用途

  • 散布:離型剤、消臭剤(ゴミピット内、ゴミ回収車、流入渠)、油、表面処理剤、防錆剤、潤滑剤、ハチミツ、防虫剤、尿素水
  • 冷却:金型、ガス、鋼板、鋼片、鋳物、車体、塗装物、板硝子、プラスチック
  • 調湿:紙、排ガス、セラミック、コンクリート

使用される業界

  • 鉄鋼
  • 公害防止
  • 電気電子
  • パルプ
  • 印刷
  • 食品
  • 車両
  • 運輸

構造

  • ノズルチップ+コア+キャップ+アダプターの4部品(アダプターの種類についてはカタログまたはCAD図参照)
