微霧発生／扇形ノズル BIMV
幅広い流量調整範囲を持ち、平均粒子径が100μm以下の微霧を発生する2流体扇形スプレーノズル。 使用目的に合わせてアダプター…
- 噴霧制御
- 小型
- 冷却
- 塗布
- 散布
- 洗浄
- 調湿
- 鎮塵
微霧発生／扇形ノズル
CBIMV
微霧発生ノズルBIMシリーズの小型・少量噴霧タイプ。

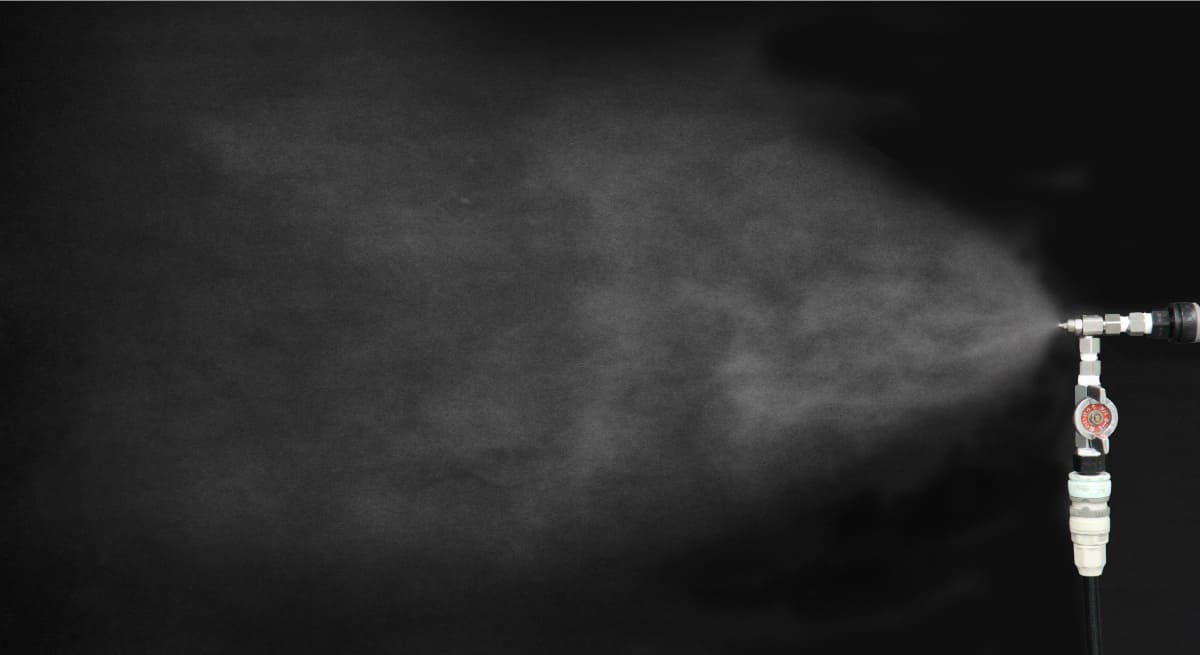

使用目的に合わせてアダプター種類の変更が可能（掲載しているノズル写真は左がT型アダプター、右が制御型アダプターを使用）。
スペック
| 異物通過径 | 0.2–0.9 mm |
|---|---|
| アダプター異物通過径（液） | 0.6–1.2 mm |
| アダプター異物通過径（空気） | 0.5–1.4 mm |
| 主要材質 | S303 |
| エアー仕様 | コンプレッサー |
| 液供給方式 | 液加圧 |
| 気液混合方式 | 内部混合 |
| 粒子径測定方法 | レーザードップラー法 |
| 分級 | 微霧 |
| 平均粒子径 | 20–100 μm |
| 噴霧流量 | 0.25–38.5 L/hr |
| 噴霧角度 | 45°, 80°, 110° *1 |
| 噴霧（噴射）幅 | 70–450 mm *2 |
*1) 圧搾空気圧力0.3MPa、液圧力0.1MPaの時の数値。噴霧角度は形番・噴霧条件により異なる。
*2) 噴霧距離100mmの時の数値。噴霧幅は形番・噴霧条件により異なる。
注) 詳細はカタログを参照。
資料ダウンロード
• 平均粒子径が100μm以下の微霧を発生する2流体扇形ノズル
• 0.1～0.3MPa程度の圧力で噴霧する液加圧タイプ
• 全域にわたり均等な流量分布と、中央が強く両端にかけて次第に弱まる山形分布の2パターンを発生可能
• 幅広い流量調整範囲を持つ
• 噴霧角度45°、80°、110°
用途
- 散布：離型剤、消臭剤（ゴミピット内、ゴミ回収車、流入渠）、油、表面処理剤、防錆剤、潤滑剤、ハチミツ、防虫剤、尿素水
- 冷却：金型、ガス、鋼板、鋼片、鋳物、車体、塗装物、板硝子、プラスチック
- 調湿：紙、排ガス、セラミック、コンクリート
- 洗浄：精密基板、ガラス管
- その他：鎮塵、触媒脱硝
使用される業界
- 鉄鋼
- 電気電子
- 紙
- パルプ
- 印刷
- 食品
- 車両
- 運輸
構造
- ノズルチップ＋コア＋キャップ＋アダプターの4部品（アダプターの種類についてはカタログまたはCAD図参照）
