ガス冷却用ノズル（中量噴霧タイプ） GSIMBⅡ
大噴量の微霧を発生する2流体充円錐ノズルGSIMⅡの中量噴霧タイプ。 GSIMⅡと比較し、5%程度の微粒化に成功。
- 冷却
- 反応
- 燃焼
- 調湿
- 鎮塵
ガス冷却用ノズル（大量噴霧タイプ）

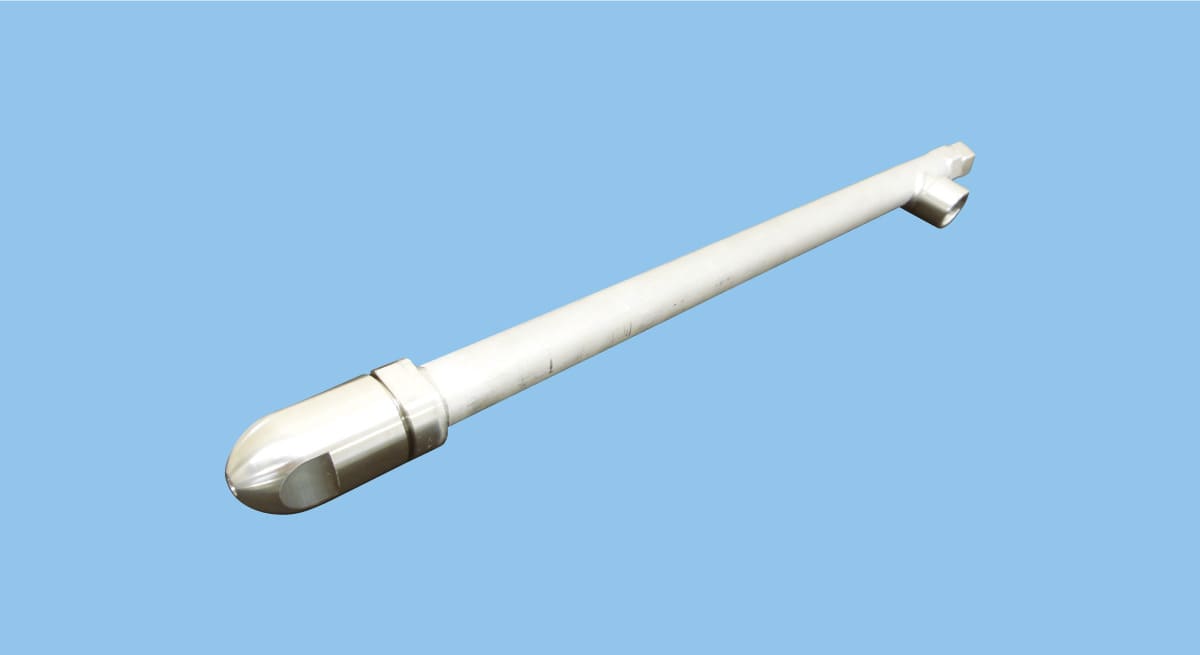

GSIMⅡ

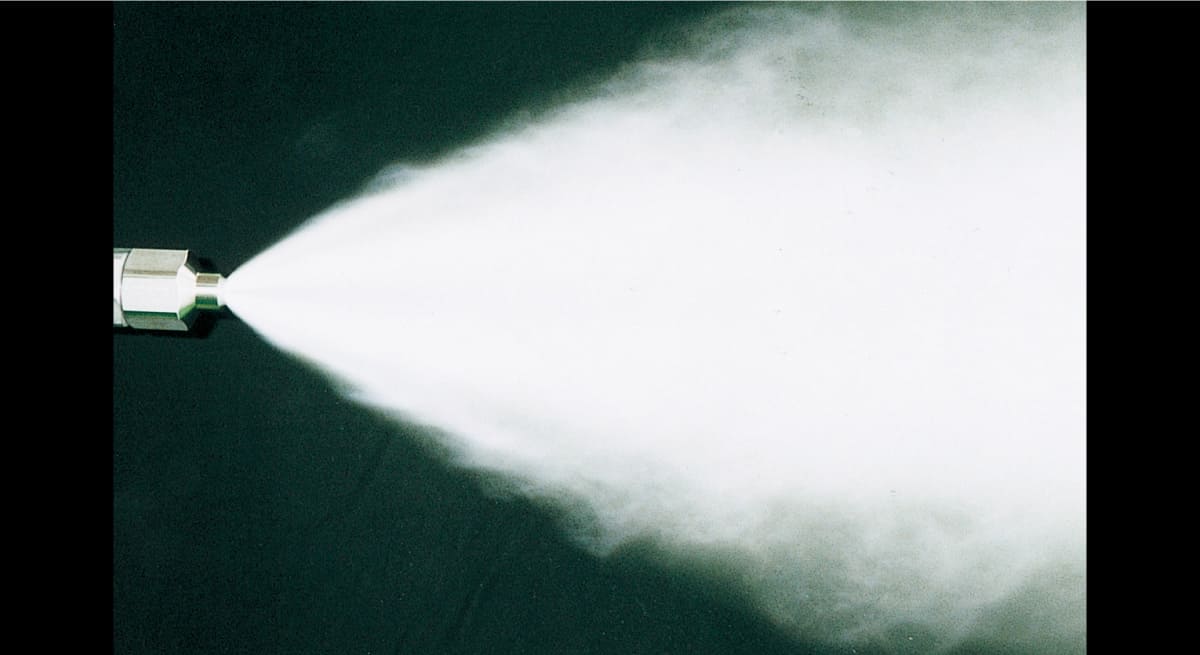

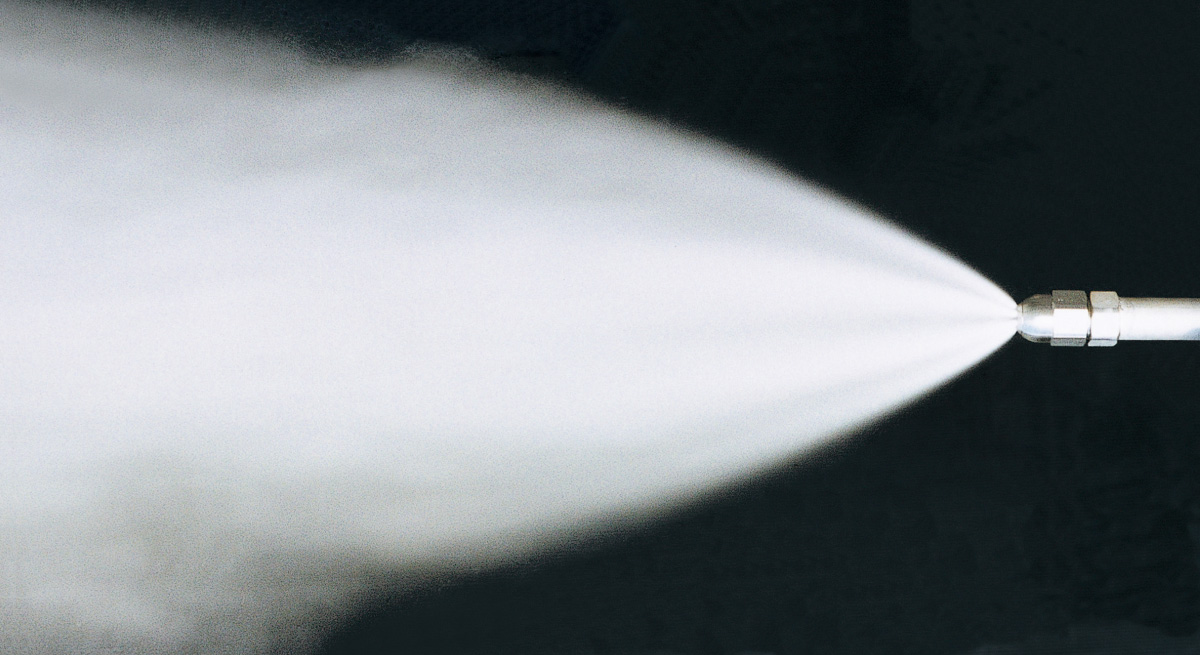

噴角の区分60、空気消費量の区分37～110において、気水比130で平均粒子径50～60μm、最大粒子径150～180μmの微霧を発生するノズル。
低気水比設計により、少ない圧搾空気量で大噴量の噴霧が可能。
スペック
| 異物通過径 | 1.8–4.5 mm *1 |
|---|---|
| アダプター異物通過径（液） | 1.8–4.0 mm |
| アダプター異物通過径（空気） | 1.6–4.0 mm |
| 主要材質 | S316L, S303 |
| エアー仕様 | コンプレッサー |
| 液供給方式 | 液加圧 |
| 気液混合方式 | 内部混合 |
| 粒子径測定方法 | レーザードップラー法 |
| 分級 | 微霧, 細霧 |
| 平均粒子径 | 40–80 μm |
| 噴霧流量 | 15–2,000 L/hr *2 |
| 噴霧角度 | 20°, 60° |
*1) 噴角の区分60°タイプの時の値。
*2) 圧搾空気圧力0.2–0.5MPa、液圧力0.02–0.5MPaの時の値。
注) 詳細はカタログを参照。
資料ダウンロード
• 大噴量の微霧を発生する2流体充円錐ノズル。
• 気水比130で平均粒子径50～60μm、最大粒子径150～180μmと低気水比設計。
• 幅広い流量調整範囲を持つ。
用途
- 冷却：燃焼ガス、耐火物、鋳物
- 調湿：排ガス、コンクリート
- 燃焼：油、廃液
- 鎮塵：リサイクル施設、原料施設、鋳物
- ［鉄鋼業界］
- 製銑工程：タービン前ガス冷却、耐火物補修時の冷却、出銑時の粉塵抑制
- 製鋼工程：転炉耐火物補修時の冷却、電気炉排ガス冷却、出鋼時の鎮塵冷却
- 圧延・表面処理工程：加熱炉排ガス冷却、圧延機出口の鎮塵
使用される業界
- 鉄鋼
- 公害防止
