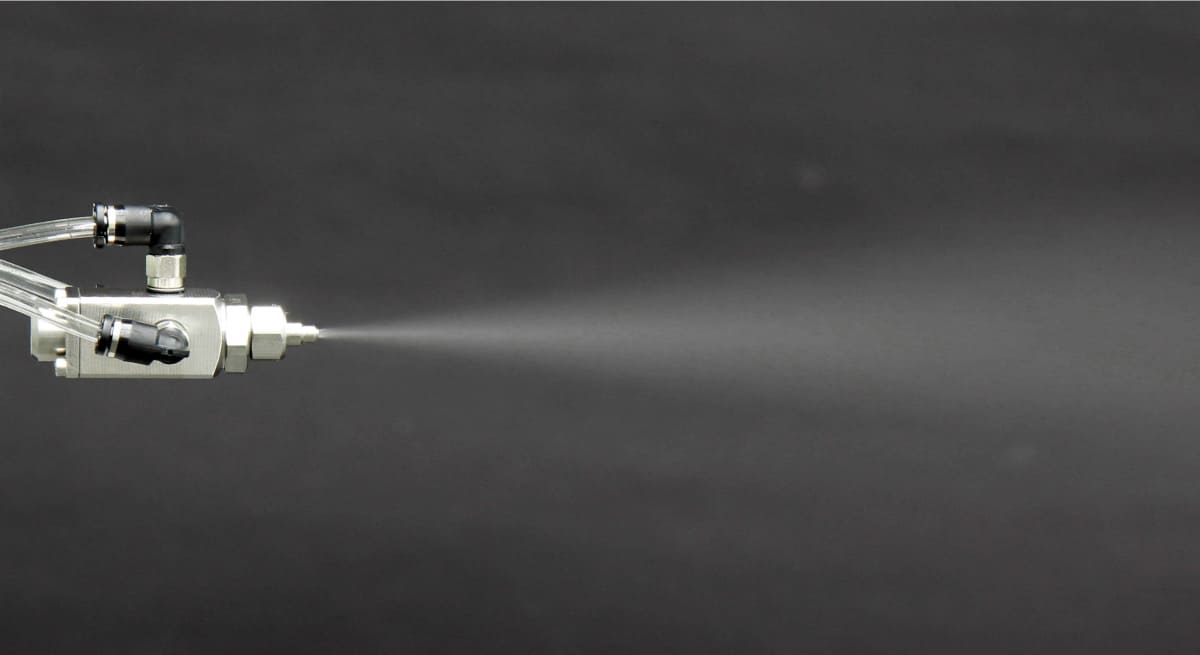

超小型少量噴霧/充円錐ノズル

SCBIMJ

微霧発生コンパクトノズルCBIMシリーズをさらに小型にした高性能2流体充円錐ノズル。

スペック

異物通過径 0.7–0.8 mm
アダプター異物通過径(液) 0.4–0.6 mm
アダプター異物通過径(空気) 0.3–0.5 mm
主要材質 S303
その他構成材質 FKM, PTFE
エアー仕様 コンプレッサー
液供給方式 液加圧
気液混合方式 内部混合
粒子径測定方法 レーザードップラー法
分級 微霧
平均粒子径 20–100 μm
噴霧流量 0.25–4.0 L/hr
噴霧角度 20° *1
噴霧(噴射)幅 20–30 mm *2

*1) 圧搾空気圧力0.3MPa、液圧力0.1MPaの時の数値。噴霧角度は形番・噴霧条件により異なる。
*2) 噴霧距離100mmの時の数値。噴霧幅は形番・噴霧条件により異なる。
注) 詳細はカタログを参照。

資料ダウンロード

CADダウンロード

カタログダウンロード

取扱説明書

お客様の声

• 平均粒子径が100μm以下の微霧を発生する2流体充円錐ノズル

• 全長約42mmと超コンパクトな形状

• 0.1~0.3MPa程度の圧力で噴霧する液加圧タイプ

• 幅広い流量調整範囲を持つ

• 噴霧角度20°

• ON-OFF制御機能付き

用途

  • 散布:離型剤、消臭剤(ゴミピット内、ゴミ回収車、流入渠)、油、表面処理剤、防錆剤、潤滑剤、ハチミツ、防虫剤、尿素水
  • 冷却:金型、ガス、鋼板、鋼片、鋳物、車体、塗装物、板硝子、プラスチック
  • 調湿:紙、排ガス、セラミック、コンクリート
  • 洗浄:精密基板、ガラス管
  • その他:鎮塵、触媒脱硝

使用される業界

  • 鉄鋼
  • エレクトロニクス
  • パルプ
  • 印刷
  • 食品
  • 車両
  • 運輸

構造

  • ノズルチップ+コア+キャップ+アダプターの4部品(アダプターの種類についてはカタログまたはCAD図参照)
