洗浄ノズル自動昇降ユニット

NLD (自動昇降装置)

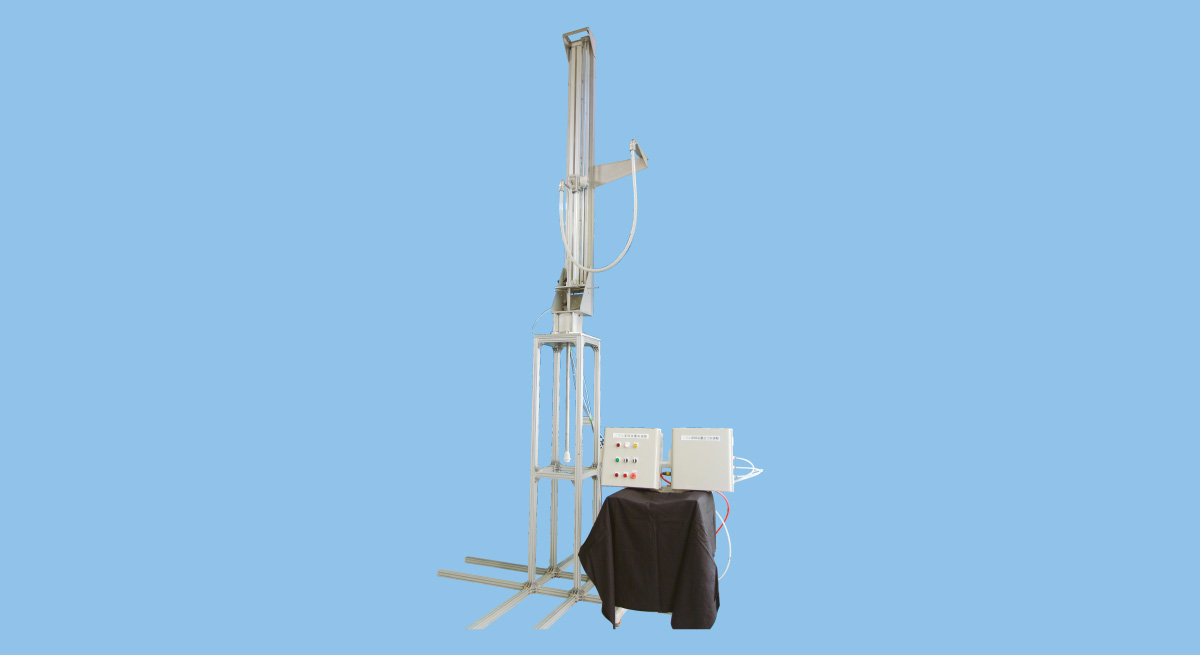

深いタンク内に洗浄ノズルを自動昇降させるユニット。

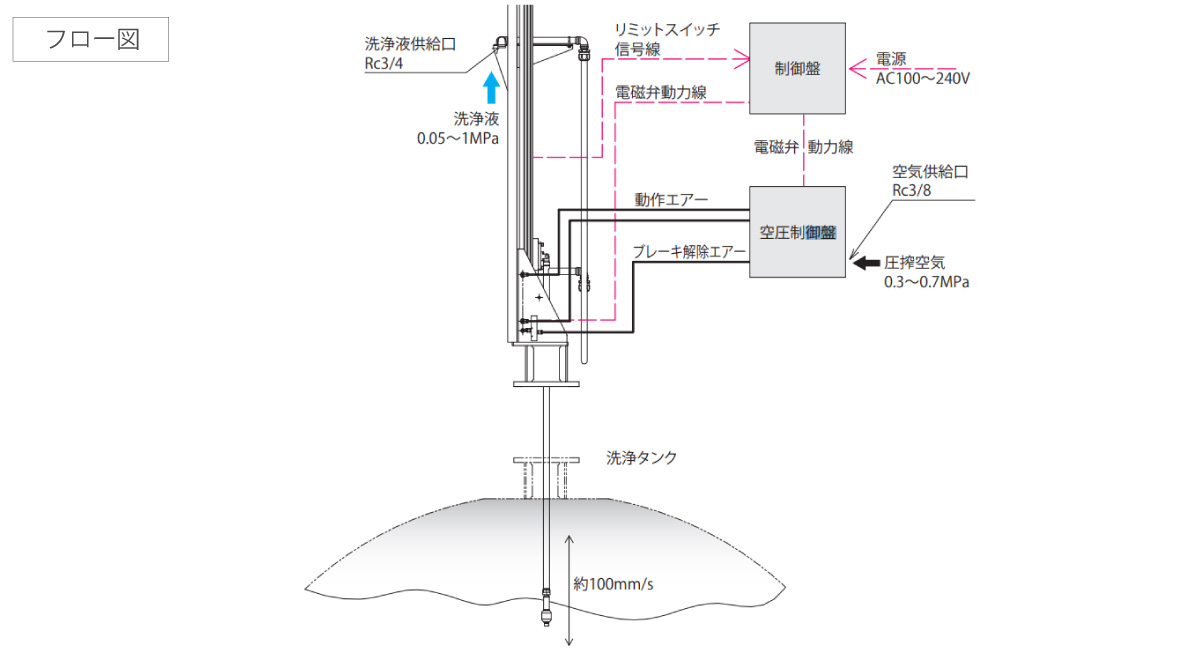

最大ストロークは約1.7m。ユニット一式は昇降装置本体・制御盤・ノズル・空圧制御盤・付属品(エアーチューブ、配線類)・オプション(縁切りバルブ)などで構成。

スペック

重量 90kg *1
主要材質 接液部:S304, フッ素樹脂ほか
その他構成材質 接液部以外:S304, アルミほか
耐熱温度 5–50℃
電源電圧 AC100–240V
消費電力 40W
液圧力 0.05–1.0 MPa(推奨使用圧力)
空気圧力 0.3–0.7 MPa(推奨使用圧力)

*1) 重量はフランジ100A、シリンダーストローク1,700mm時。
  製作可能寸法、フランジサイズについてはカタログをご参照ください。

*) 昇降機構:
 ・動力     :エアー駆動
 ・ストローク長さ: 500~約1,700 mm(ストローク長さは取り付けるノズルによって異なる)
 ・昇降速度   :約100 mm/s
 ・昇降方式   : ブレーキ付ロッドレスシリンダー
 ・ノズル位置検出: リミットスイッチ

*) 本ページには昇降装置本体に関する内容を記載。
 電気制御盤や空圧制御盤・取付けノズルやその他詳細についてはカタログをご参照ください。

• ノズルを先端に取り付け、昇降する装置。

• 深いタンクも洗浄可能な最大ストローク約1.7m。

用途

  • 大型タンク内の洗浄。
  • 省力化・作業時間の短縮。

使用される業界

  • 全般

構造

  • ユニット一式は昇降装置本体・制御盤・ノズル・空圧制御盤・付属品(エアーチューブ、配線類)・オプション(縁切りバルブ)などで構成。
