充角錐ノズル
SSXP

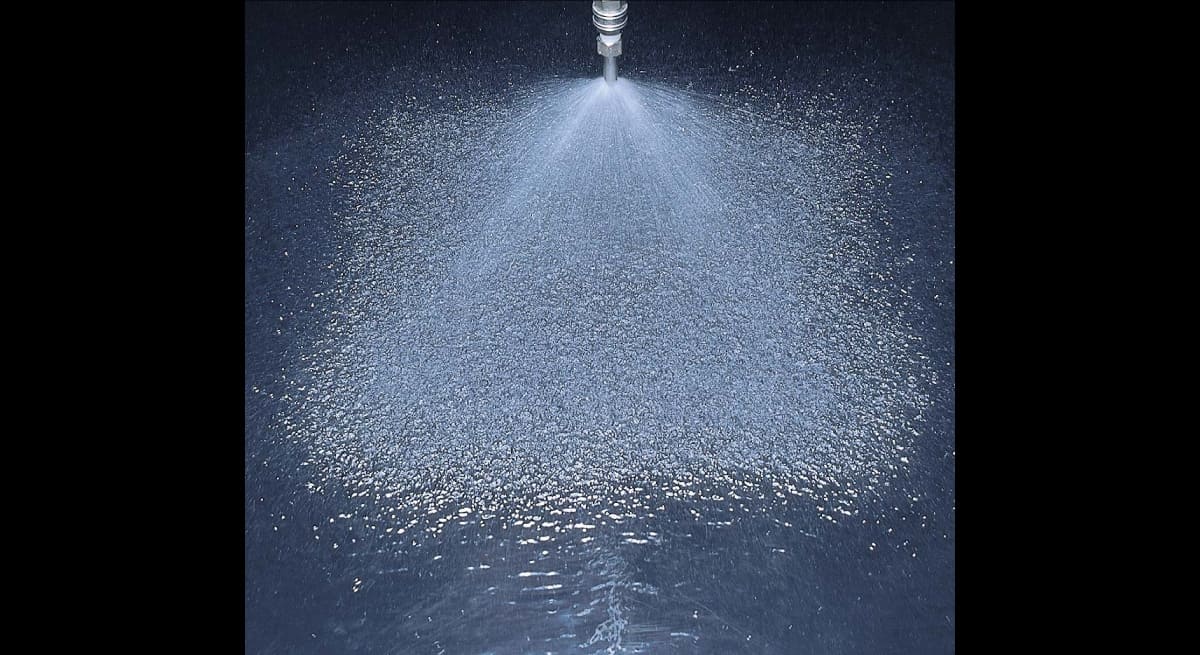

充円錐ノズルを複数列配列した際、円と円の間に「すきま」が出来てしまう問題を解消するため、スプレーパターンを正方形にした1流体充円錐スプレーノズル。
また均等な流量分布かつ広角噴霧により、幅広い面積をカバーすることができる。
スペック
| 供給口ネジ規格 | R, Rc |
|---|---|
| 供給口ネジサイズ（液用） | R1/8, R1/4, Rc3/8–Rc3 |
| 異物通過径 | 0.9–17.1 mm |
| 主要材質 | S303, ネジサイズRc1*1/2以上はS316（SCS14） |
| その他構成材質 | オプション材質：S316L（SCS16） |
| 分級 | 中霧, 粗霧 |
| 平均粒子径 | 330–1,700 μm |
| 標準圧力 | 0.2 MPa |
| 噴霧流量 | 2.00–700 ℓ/min |
| 噴霧角度 | 90–100° |
資料ダウンロード
• 正方形のスプレーパターンを持ち、均等な流量分布の充角錐ノズル。
• 対面噴霧角度は90°～100°と広角のため、広い面積をカバー可能。
• 充円錐ノズルを複数列配列した際の「すきま」問題を解消。
• 旋回子にX形ワーラーを使用。異物通過径が大きく目詰まりにしくい。
用途
- 洗浄：ガス、焼却煙、機器装置、エリミネーター、スクリーン、部品、砕石、土砂
- 冷却：ガス、機器装置、タンク、鋼板
- 散布：汚水処理、消泡、防火、消火、鎮塵
使用される業界
- 鉄鋼
- 公害防止
構造
- ノズル本体とワーラーの2部品またはCリングを含む3部品より成り、ワーラーを本体に圧入した一体形ノズル。
