直進ノズル（自洗機構付き） MOMOJet-C

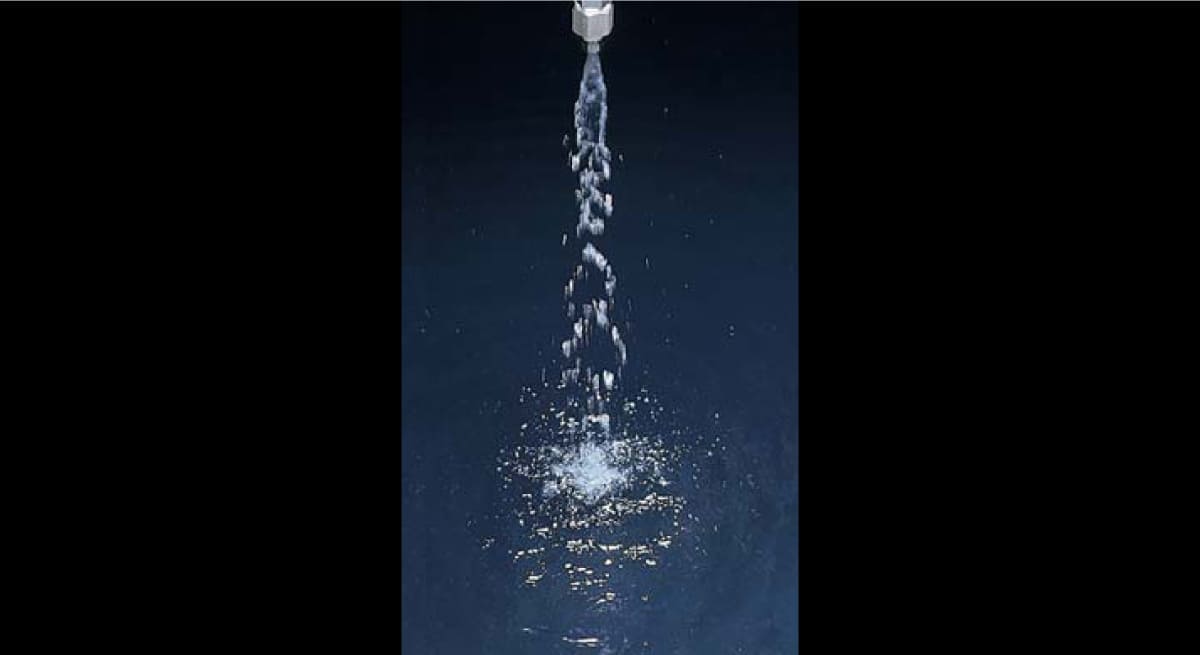

液体を直進棒流にして噴射する1流体直進スプレーノズル。 噴霧圧力を0.03MPaに低下させると噴孔部が大きく開口し、詰まった…
- 精度保証
- 自洗機構
- 冷却
- 洗浄
- 消泡
- パルプ
- 印刷
- 機械
- 紙
- 車輌
- 運輸
山形扇形ノズル（自洗機構付き）
MOMOJet

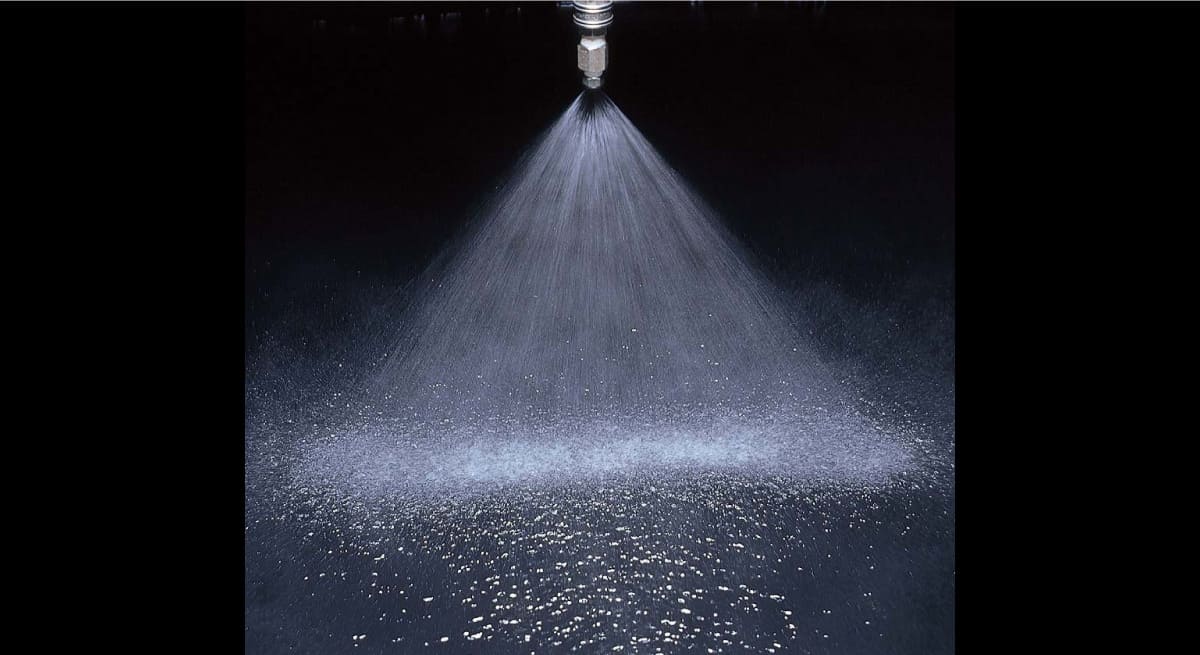

中央が強く両端にかけて次第に弱まる山形流量分布のスプレーパターンで噴霧する1流体スプレーノズル。
噴霧圧力を0.03MPaに低下させると噴孔部が大きく開口し、詰まった異物を吐出する機構付き。
スペック
| 供給口ネジ規格 | Rc |
|---|---|
| 供給口ネジサイズ（液用） | R1/2 |
| 異物通過径 | 0.8–1.3 mm |
| 異物通過径（洗浄時） | 3.0–3.3 mm |
| 主要材質 | S303 |
| 分級 | 中霧 |
| 平均粒子径 | 300–490 μm |
| 標準圧力 | 0.3 MPa |
| 噴霧流量 | 2.00–6.00 ℓ/min |
| 噴霧角度 | 80° |
* 噴霧開始時、ノズルの立ち上がりには形番に関係なく約9ℓ/min（at0.02–0.03MPa時）の流量が必要です。ポンプ選択時にはご注意ください。
* 噴霧開始圧力を0.1MPaに設定しています。噴霧圧力は0.2MPa以上でご使用ください。
* アクティブチップのため、精度保証は噴霧流量公差±10％、噴霧角度公差±10％です。
資料ダウンロード
• 中央が強く両端にかけて次第に弱まる山形流量分布の扇形噴霧を発生。
• ノズル本体に洗浄機構があり、噴口部に異物が詰まった際は自洗して正常噴霧を行うことが可能。

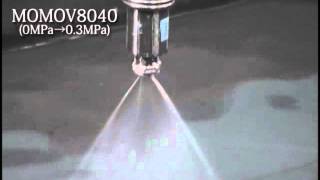

• 噴霧圧力を0.03MPaに下げることで、噴口部が大きく開口し異物を吐出する。
• ノズル本体軸心とスプレーの軸心を一致させた設計により、複数配列が容易。
用途
- 洗浄：製紙（ワイヤー、フェルト、ロール）、鋼板、プリント基板
- 冷却：鋼板
- 消泡：汚水処理
- 循環水利用
使用される業界
- 鉄鋼
- 紙
- パルプ
- 印刷
- 車輌
- 運輸
構造
- ノズル内部にスプリングを内蔵し、スプリング強さと水圧のバランスにより2体形のノズルチップが上下に移動するとともに開口する。
- ノズルチップはメタルインジェクション法による製作。
